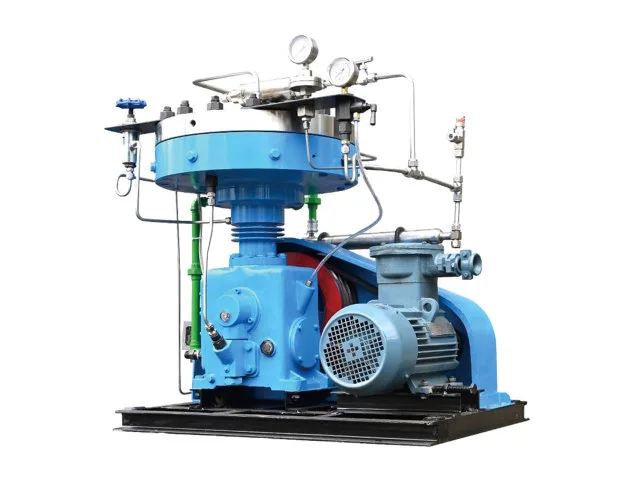

Z Kalvokompressori

Z-kalvokompressori käyttää joustavaa kalvoa erottamaan kaasukammio kompressorin hydraulisista ja mekaanisista osista. Käytön aikana kalvo liikkuu hydrauliöljyn mukana muuttaakseen kaasukammion tilavuutta ja suorittaakseen imu- ja puristusjakson loppuun. Koska painekaasu pysyy erossa voiteluöljystä, kaasupolku soveltuu sovelluksiin, joissa kaasun puhtaus, valvottu tiivistys tai erikoiskaasujen yhteensopivuus ovat tärkeitä. Z-muotoinen järjestely ja yksivaiheinen kokoonpano tarjoavat käytännöllisen laitealustan näihin puristustehtäviin.

Öljytön kaasupolku

Kalvopuristuksessa kaasun puhtaus riippuu suurelta osin kaasukammion pitämisestä erossa voitelujärjestelmästä. Kalvo muodostaa työsulun painekaasun ja hydrauliöljyn välillä, joten voiteluöljyä ei pääse kaasukammioon normaalin käytön aikana.

Tämä järjestely tekee Z-kalvokompressorista sopivan kaasuille, joissa öljyn kulkeutuminen tai kosketus voiteluaineiden kanssa voi vaikuttaa loppupään laitteisiin, tuotteen laatuun tai prosessiolosuhteisiin. Se on erityisen tärkeä erittäin puhtaille ja erikoiskaasujärjestelmille.

Tiivistys erikoiskaasupalvelua varten

Suljettu kaasukammio ja kalvoerotus tarjoavat hallitun puristusreitin huolellista käsittelyä vaativille kaasuille. Z-sarjan konfiguraatioita voidaan käyttää inerteille kaasuille sekä valituille syttyville, räjähdysherkille, myrkyllisille ja muille erikoiskaasuille edellyttäen, että vaaditut materiaalit ja käyttöolosuhteet on tarkistettu.

Jäähdytys ja jatkuva toiminta

Z-kalvokompressori käyttää kiertovesijäähdytystä käyttölämpötilan säätämiseen kaasun puristuksen aikana. Jäähdytysvaatimukset riippuvat kaasusta, painesuhteesta, virtausnopeudesta ja käyttöolosuhteista, joten lopullinen jäähdytyskokoonpano tulee sovittaa valittuun malliin ja prosessin käyttöön.

Saatavilla olevat mallit toimivat noin 400–420 r/min kokoonpanosta riippuen. Tehotehot vaihtelevat nykyisen Z-sarjan mallien 3 kW:sta pienivirtausyksiköiden tehoon 30 kW:n suuremman virtauksen malleihin.

Tekniset parametrit

Tyypilliset teolliset sovellukset

Z-kalvokompressori voidaan konfiguroida erilaisiin kaasunpuristustehtäviin:

· Korkean puhtaan kaasun syöttöjärjestelmät

· Erikois- ja harvinaisten kaasujen käsittely

· Kemialliset ja petrokemialliset prosessit

· Vety- ja muut energiaan liittyvät kaasujärjestelmät

· Laboratorio- ja testauskaasulaitteet

· Kaasun täyttö- ja talteenottojärjestelmät

· Inerttikaasun puristus

· Valitut syttyvät tai räjähtävät kaasusovellukset

· Myrkyllisten tai muuten vaarallisten kaasujen käsittely

· Korkeapaineiset kaasunkäsittelyjärjestelmät

Todellinen kompressorin konfiguraatio riippuu kaasun ominaisuuksista, paineolosuhteista, vaaditusta virtauksesta ja käyttöpaikan vaatimuksista.

Tekninen kokoonpano

FAQ

1. Mitä kaasuja Z-kalvokompressori voi käsitellä?

Z-sarja voidaan konfiguroida erittäin puhtaita, inerttejä, syttyviä ja räjähtäviä, myrkyllisiä ja muita erikoiskaasuja varten. Kaasun koostumus ja käyttöolosuhteet tulee tarkistaa ennen kompressorin valintaa.

2. Koskeeko painekaasu voiteluöljyä?

Ei. Kalvo erottaa kaasukammion hydrauli- ja voiteluosista, mikä estää normaalin suoran kosketuksen painekaasun ja voiteluöljyn välillä.

3. Mikä on lueteltujen Z-sarjan mallien suurin mahdollinen ulostulopaine?

Mukana toimitetuista malleista GZ-1.1/21-270:n ulostulopaine on 27 MPa(G). Sovellettava paine riippuu valitusta mallista, tulon tilasta ja vaaditusta virtauksesta.

4. Sopiiko Z-sarja erittäin puhtaalle kaasulle?

Kyllä. Kalvoeristetty kaasukammio pitää painekaasun erillään voitelujärjestelmästä, mikä tekee kompressorista sopivan moniin erittäin puhtaisiin kaasusovelluksiin.

5. Mitä tietoja Jinding tarvitsee tarjoukseen?

Jinding tarvitsee tulopaineen ja lämpötilan, ulostulopaineen, vaaditun virtausnopeuden, kaasun koostumuksen, käyttövaatimukset ja erikoiskaasujen osalta asiaankuuluvat fysikaaliset ja kemialliset ominaisuudet.

6. Miten valitsen eri Z-sarjan malleista?

Malli tulee valita kaasutyypin, tulopaineen, ulostulopaineen, virtausnopeuden ja käyttöolosuhteiden yhdistelmän mukaan. Jinding voi suositella asianmukaista kokoonpanoa tarkasteltuaan täydelliset prosessitiedot.
