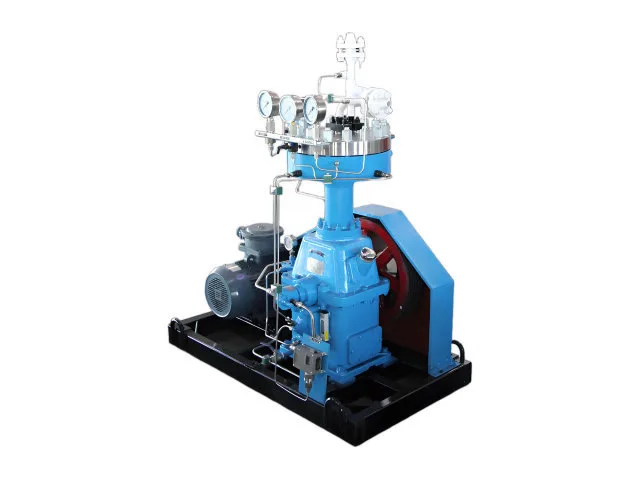

GZ1 kalvokompressori

Kalvo erottaa puristuskammion hydrauli- ja voitelujärjestelmästä GZ1-kalvokompressorin sisällä. Kaasua puristaa kalvon liike pikemminkin kuin suoraan kaasukammiossa toimiva mäntä, joka pitää öljyn poissa kaasun reitiltä. Yksivaiheisena kompressorina GZ1 on saatavana kokoonpanoissa, jotka vaihtelevat matalan virtauksen korkeapainepalvelusta korkeamman virtauksen sovelluksiin kohtuullisilla painesuhteilla. Valinta perustuu kaasuvirran, imupaineen, pakokaasun paineen, lämpötilan ja kaasun ominaisuuksien todelliseen yhdistelmään.

Tuotemalli ja pääparametrit

Mitä kaasun puristusongelmia GZ1 voi ratkaista?

Öljyn kosketuksen estäminen paineistetun kaasun kanssa

Erittäin puhtaissa kaasujärjestelmissä kaasun puhtauden ylläpitäminen voi olla tärkeämpää kuin pelkkä vaaditun poistopaineen saavuttaminen. GZ1 käyttää kalvoa kaasukammion erottamiseen hydrauli- ja voiteluosista. Puristettu kaasu jää siksi kalvon kaasupuolelle sen sijaan, että se kulkisi öljyvoidellun puristuskammion läpi.

Tämä kokoonpano on hyödyllinen silloin, kun öljyn siirto voi vaikuttaa kaasun laatuun, loppupään laitteisiin tai itse prosessiin.

Korkea paine suhteellisen alhaisella kaasuvirralla

Jotkut kaasujärjestelmät vaativat huomattavan paineen lisäyksen ilman suurta kaasun läpivirtausta. GZ1-kokoonpanot kattavat tämän tyyppiset tehtävät, mukaan lukien mallit kuten GZ1-3/10-160, GZ1-5/13-200 ja GZ1-20/10-500.

Esimerkiksi GZ1-20/10-500 on määritelty 20 Nm³/h 1 MPa imupaineella ja 49 MPa pakokaasupaineella. Mallin valinta riippuu edelleen kaasun todellisista ominaisuuksista ja käyttöolosuhteista.

Vastaa erilaisia ​​ylävirran paineolosuhteita

GZ1-sarja ei rajoitu ilmakehän paineimutukseen. Saatavilla olevat mallit sisältävät tulopaineet matalapaineisista olosuhteista merkittävästi paineistettuihin kaasulähteisiin, mukaan lukien konfiguraatiot 1,0, 1,3, 3,0, 5,0, 13,0 ja 14,0 MPa.

Tämä antaa insinööreille enemmän vaihtoehtoja integroitaessa kompressoria olemassa olevaan kaasunsyöttöön, varastosäiliöön tai prosessilinjaan.

Erityisten ja vaarallisten kaasujen käsittely

Erittäin puhtaat kaasut, inertit kaasut, syttyvät ja räjähtävät kaasut, myrkylliset kaasut ja muut erikoiskaasut vaativat asianmukaisia ​​tiivisteitä, materiaaleja ja hallintalaitteita. Kalvopuristusperiaate tarjoaa suljetun kaasukammion ja erottaa kaasun voitelujärjestelmästä.

Erikoisväliaineilla kaasun koostumus sekä fysikaaliset ja kemialliset ominaisuudet on tarkistettava ennen kompressorin konfiguraation vahvistamista. Materiaalien yhteensopivuus ja käyttöolosuhteet ovat osa valintaprosessia.

Kompressorin valitseminen todellisen prosessin ympäriltä

Kompressorimallia ei voida valita tarkasti pelkän virtausnopeuden perusteella. Kaksi järjestelmää, joilla on sama kaasuvirtaus, voivat vaatia täysin erilaiset kompressorikokoonpanot, jos niiden imupaine, poistopaine, kaasun koostumus tai käyttölämpötila eroavat toisistaan.

Jinding voi arvioida täydelliset käyttötiedot ja suositella sopivaa GZ1-konfiguraatiota vaadittujen kaasuvirtaus- ja paineolosuhteiden perusteella.

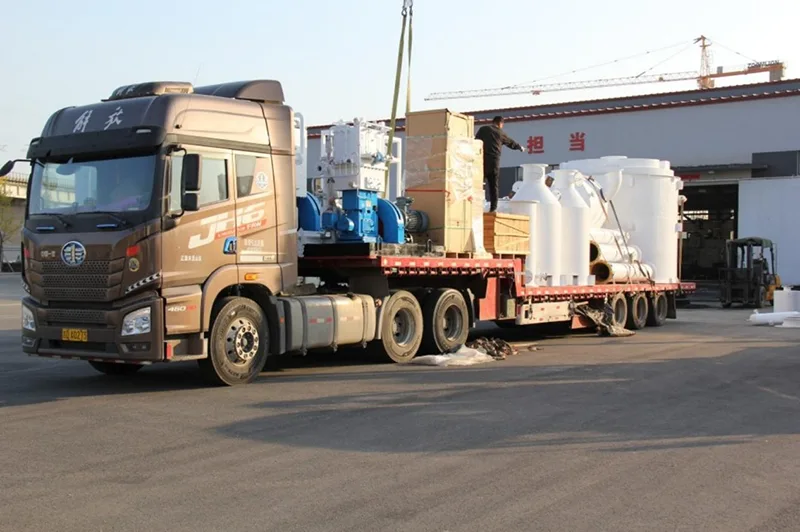

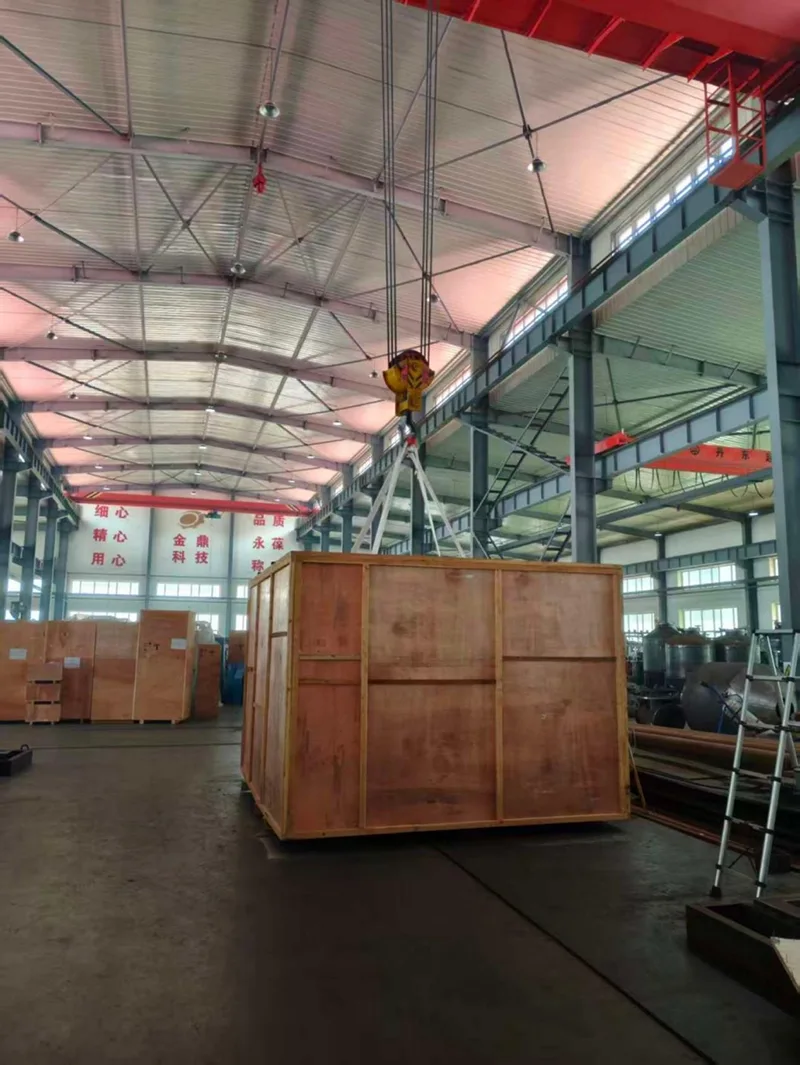

Pakkaus, lastaus ja toimitus

Jinding hoitaa kalvokompressorien valmistuksen ja toimituksen laitekokoonpanon ja kuljetusvaatimusten mukaan. Ennen toimitusta kompressori valmistellaan lastausta varten ja laitejärjestely tarkastetaan kuljetusvaatimusten mukaisesti.

Suurempien teollisuuskompressoriyksiköiden lastaus ja kuljetus edellyttävät sopivat nostojärjestelyt ja varmaa sijoittelua kuljetuksen aikana. Toimitusprosessi voidaan koordinoida laitemittojen, kohteen ja asiakkaan vaatimusten mukaan.

FAQ

1. Mitä kaasuja GZ1-kalvokompressori voi puristaa?

GZ1-konfiguraatioita voidaan käyttää erittäin puhtaille kaasuille, inerteille kaasuille, syttyville ja räjähdysherkille kaasuille, myrkyllisille kaasuille ja muille erikoiskaasuille. Kaasun todellinen koostumus on tarkistettava ennen materiaalien ja kompressorin kokoonpanon valintaa.

2. Mikä on GZ1-sarjan suurin pakokaasupaine?

Mukana toimitetuista malleista GZ1-20/10-500 saavuttaa 49 MPa:n pakopaineen. Muut mallit kattavat erilaisia ​​painealueita, joten sopiva malli tulee valita vaadittujen virtaus- ja tuloolosuhteiden mukaan.

3. Voiko GZ1 puristaa erittäin puhtaita kaasuja ilman öljykontaminaatiota?

Kalvo erottaa kaasukammion hydrauli- ja voiteluosista, joten puristettu kaasu ei normaalisti joudu suoraan kosketukseen voiteluöljyn kanssa. Tämä tekee kokoonpanosta sopivan moniin erittäin puhtaisiin kaasusovelluksiin.

4. Voidaanko GZ1:tä käyttää syttyville tai myrkyllisille kaasuille?

Kyllä, GZ1-sarja voidaan konfiguroida valittuihin syttyviin, räjähtäviin ja myrkyllisiin kaasusovelluksiin. Koska kaasun ominaisuudet vaihtelevat merkittävästi, kaasun koostumus, käyttöpaine, lämpötila ja asiaankuuluvat fysikaaliset ja kemialliset tiedot on annettava ennen valintaa.

5. Kuinka valitsen oikean GZ1-mallin?

Aloita vaadittavalla virtausnopeudella, imupaineella ja pakokaasupaineella. Kaasun koostumus, tulolämpötila ja käyttövaatimukset ovat myös tärkeitä. Jinding voi sitten sovittaa nämä ehdot saatavilla oleviin GZ1-kokoonpanoihin.

6. Mitä tietoja minun tulee antaa, kun pyydän GZ1-tarjousta?

Ilmoita tulopaine ja lämpötila, vaadittu pakokaasupaine, tilavuusvirtaus, paineistettu väliaine ja käyttövaatimukset. Ilmoita erikoiskaasujen osalta kaasun koostumus ja asiaankuuluvat fysikaaliset ja kemialliset ominaisuudet, jotta kompressorin konfiguraatio voidaan arvioida oikein.
