Teollinen kaasun puristus ei aina ole vain paineen lisäämistä. Monissa projekteissa kompressorin on toimittava olemassa olevan prosessipaineen ja tietyn myötävirtapaineen välillä samalla, kun säilytetään vaadittu virtausnopeus ja mukautetaan itse kaasun ominaisuudet. Jinding GD3 -kalvokompressori on kehitetty tämän tyyppiseen käyttöön. Sarja sisältää konfiguraatioita, jotka toimivat erittäin matalista imupaineista korkeampiin tulopaineisiin, joten sitä voidaan käyttää kaasun paineen nostamiseen, prosessikaasun siirtoon, korkeapaineiseen puristukseen ja valituissa kaasun täyttösovelluksissa.
Tuotevalikoima kattaa laajan virtauskapasiteetin, mikä tekee GD3:sta soveltuvan pienten laboratoriomittakaavaisten puristusten lisäksi, mutta tarjoaa silti kalvoteknologiaan liittyvät kaasunerotusedut. Valitusta konfiguraatiosta riippuen kompressori pystyy käsittelemään suhteellisen pienten volyymien korkeapainetehtäviä sekä suuremman virtauksen teollisuuskaasusovelluksia.
|
Malli |
Pakattu väliaine |
Volumetrinen virtausnopeus |
Imupaine |
Pakokaasupaine |
Nopeus |
Kokonaismitat |
Paino |
Sähkömoottori |
|
|
Teho (kW) |
Jännite (V) |
||||||||
|
GD3-60/11 |
Erittäin puhtaat kaasut, inertit kaasut, syttyvät ja räjähtävät kaasut, myrkylliset kaasut ja muut erikoiskaasut |
60 |
1 atm |
1.1 |
400-430 |
3100×1800×1850 |
2.85 |
30 |
≈380 |
|
GD3-75/5 |
75 |
1 atm |
0.5 |
2.85 |
18.5 |
||||
|
GD3-80/0,1-5 |
80 |
0.01 |
0.5 |
2.85 |
18.5 |
||||
|
GD3-80/0,1-13 |
80 |
0.01 |
1.3 |
2.85 |
22 |
||||
|
GD3-100/6 |
100 |
1 atm |
0.6 |
2.85 |
22 |
||||
|
GD3-100/0,1-5 |
100 |
0.01 |
0.5 |
2.85 |
22 |
||||
|
GD3-80～100/0,1～0,4-5 |
80-100 |
0,01 - 0,04 |
0.5 |
2.85 |
22 |
||||
|
GD3-110/0,5-6 |
110 |
0.05 |
0.6 |
2.85 |
22 |
||||
|
GD3-130/0,5-3,5 |
130 |
0.05 |
0.35 |
2.85 |
15 |
||||
|
GD3-145/0,5-6 |
145 |
0.05 |
0.6 |
2.85 |
18.5 |
||||
|
GD3-260/1-5 |
260 |
0.1 |
0.5 |
2.85 |
22 |
||||
|
GD3-180/3-15 |
180 |
0.3 |
1.5 |
2.85 |
30 |
||||
|
GD3-400/7-25 |
400 |
0.7 |
2.5 |
3 |
37 |
||||
|
GD3-500/7-16 |
500 |
0.7 |
1.6 |
3 |
37 |
||||
|
GD3-20/200 |
20 |
1 atm |
19.6 |
2.75 |
18.5 |
||||
|
GD3-20/160 |
20 |
1 atm |
15.7 |
2.65 |
15 |
||||
|
GD3-30/25 |
30 |
1 atm |
2.5 |
2.65 |
15 |
||||
|
GD3-30/160 |
30 |
1 atm |
15.7 |
2.75 |
22 |
||||
|
GD3-30/1～160 |
30 |
0.1 |
15.7 |
2.75 |
18.5 |
||||
|
GD3-35/20 |
35 |
1 atm |
2 |
2.65 |
15 |
||||
|
GD3-35/140 |
35 |
1 atm |
13.7 |
2.75 |
18.5 |
||||
|
GD3-40/25 |
40 |
1 atm |
2.5 |
2.65 |
15 |
||||
|
GD3-40/1-45 |
40 |
0.1 |
4.5 |
2.75 |
22 |
||||
|
GD3-40/100 |
40 |
1 atm |
10 |
2.75 |
22 |
||||
|
GD3-40/1-160 |
40 |
0.1 |
15.7 |
2.75 |
30 |
||||
|
GD3-45/-0,2-5 |
45 |
-0.02 |
0.5 |
2.75 |
18.5 |
||||
|
GD3-45/30 |
45 |
1 atm |
3.0 |
2.65 |
18.5 |
||||
|
GD3-55/20-350 |
55 |
2 |
34.3 |
2.75 |
30 |
||||
|
GD3-55/2～150 |
55 |
0.2 |
14.7 |
2.75 |
30 |
||||
|
GD3-60/0,5-25 |
60 |
0.05 |
2.5 |
2.65 |
18.5 |
||||
|
GD3-60/1～25 |
60 |
0.1 |
2.5 |
2.65 |
15 |
||||
|
GD3-80/1～25 |
80 |
0.1 |
2.5 |
2.75 |
18.5 |
||||
|
GD3-80/13～200 |
80 |
1.3 |
19.6 |
2.75 |
30 |
||||
|
GD3-80/0,4-30 |
80 |
0.04 |
3 |
2.75 |
22 |
||||
|
GD3-40-90/1-4-100 |
40-90 |
0,1 - 0,4 |
9.8 |
2.65 |
30 |
||||
|
GD3-100/4～45 |
100 |
0.4 |
4.5 |
2.65 |
15 |
||||
|
GD3-100/8～130 |
100 |
0.8 |
12.7 |
2.75 |
30 |
||||
|
GD3-100/50-150 |
100 |
5 |
14.7 |
2.75 |
37 |
||||
|
GD3-100/13-200 |
100 |
1.3 |
19.6 |
2.75 |
37 |
||||
|
GD3-120/12～160 |
120 |
1.2 |
15.7 |
2.75 |
37 |
||||
|
GD3-100/9-220 |
100 |
0.9 |
21.6 |
2.75 |
37 |
||||
|
GD3-70～140/1～4-45 |
70-140 |
0,1 - 0,4 |
4.5 |
2.75 |
30 |
||||
|
GD3-160/20-160 |
160 |
2.0 |
15.7 |
2.75 |
45 |
||||
|
GD3-170/5-50 |
170 |
0.5 |
5 |
2.65 |
37 |
||||
|
GD3-80～200/1～4-45 |
200 |
1～4 |
4.5 |
2.75 |
30 |
||||
|
GD3-120/10-160 |
120 |
1 |
15.7 |
2.75 |
30 |
||||
|
GD3-60/12-160 |
60 |
1.2 |
15.7 |
3.1 |
22 |
||||
|
GD3-70/35-360 |
70 |
3.5 |
35.3 |
3.1 |
37 |
||||
|
GD3-120/35-225 |
120 |
3.5 |
22.1 |
3.1 |
37 |
||||
|
GD3-120/50-360 |
120 |
5.0 |
35.3 |
3.1 |
30 |
||||
|
GD3-140/25-160 |
140 |
2.5 |
15.7 |
3.1 |
30 |
||||
|
GD3-200/5～25 |
200 |
0.5 |
2.5 |
2.75 |
30 |
||||
|
GD3-220/50-160 |
220 |
5.0 |
15.7 |
3.1 |
37 |
||||
|
GD3-250/7,5-36 |
250 |
0.75 |
3.6 |
3 |
37 |
||||

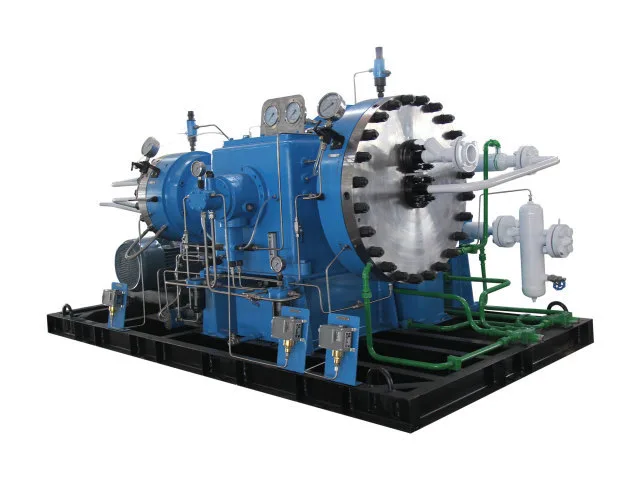

The GD3 Diaphragm Compressor uses a metal diaphragm to separate the process gas from the hydraulic drive system. Tämä muotoilu minimoi voiteluöljyn aiheuttaman kontaminaatioriskin ja tukee erikoiskaasujen hallittua puristamista tietyillä puhtaus-, tiivistys- ja materiaalien yhteensopivuusvaatimuksilla.
GD3-sarja voidaan konfiguroida erilaisiin tulo- ja poistopaineolosuhteisiin. Valitusta konfiguraatiosta riippuen sovelluksia voivat olla kaasun puristus alhaisista tulopaineista, paineen nostaminen prosessivaiheiden välillä ja kaasun siirtäminen varastojärjestelmistä korkeapaineisiin laitteisiin. Vaadittu painesuhde, kaasun virtausnopeus ja väliaineen ominaisuudet ovat avaintekijöitä sopivan kokoonpanon määrittämisessä.
Laitteiden valinnan tulee perustua täydellisiin käyttöolosuhteisiin, mukaan lukien tulopaine, tavoitepurkauspaine, virtauskapasiteetti, kaasun koostumus ja käyttöjakso, eikä pelkästään enimmäispurkauspaineeseen. Nämä parametrit auttavat määrittämään tiettyyn sovellukseen sopivan kokoonpanon.
Ennen lähettämistä kompressori ja sen komponentit valmistellaan lähetystä varten pakkauksissa, jotka valitaan laitteen mittojen, painon ja kuljetusvaatimusten mukaan. Asianmukaiset suojatoimenpiteet auttavat vähentämään vaurioiden riskiä käsittelyn ja kuljetuksen aikana.
Lähetysjärjestelyt voidaan suunnitella kohteen, toimitusaikataulun ja rahtimäärittelyjen mukaan. Varustuksesta ja reitistä riippuen tarjolla voi olla merirahti, rautatierahti tai muut sopivat kuljetustavat. Ylisuuret tai raskaat yksiköt saattavat vaatia erityisiä lastaus- ja kuljetusjärjestelyjä.
Jinding koordinoi vientipakkauksen ja toimitustiedot sovittujen tilausvaatimusten mukaisesti. Project-specific arrangements may include shipping marks, packaging specifications and coordination with the customer's designated freight forwarder.
Lopullinen pakkaus- ja kuljetussuunnitelma vahvistetaan tilauksen käsittelyn aikana valitun GD3-mallin, lähetyksen määränpään ja sovellettavien logistiikkavaatimusten perusteella.
GD3-sarja voidaan konfiguroida erittäin puhtaille kaasuille, inerteille kaasuille, syttyville ja räjähdysherkille kaasuille, myrkyllisille kaasuille ja muille erikoiskaasuille. Lopullinen kokoonpano riippuu puristetun väliaineen ominaisuuksista ja projektin käyttöolosuhteista.
GD3-tuotevalikoima kattaa laajan valikoiman imu- ja poistopaineita. Valitusta mallista riippuen luetellut kokoonpanot sisältävät erittäin alhaiset tulopaineet ja poistopaineet aina noin 35,3 MPa asti.
Edustavat GD3-mallit kattavat virtauskapasiteetit noin 20 Nm³/h - 500 Nm³/h. Sopiva kapasiteetti tulee valita vaaditun prosessivirran ja käyttöolosuhteiden mukaan.
Kyllä. Monet GD3-kokoonpanot on suunniteltu lisäämään kaasun painetta olemassa olevasta tulopaineesta korkeampaan prosessi- tai varastopaineeseen. Tarvittava imupaine ja poistopaine on annettava teknistä valintaa varten.
Kalvo erottaa prosessikaasun hydraulikäytöstä ja voitelujärjestelmästä. Normaalin käytön aikana prosessikaasu ei kosketa suoraan puristuskammiossa olevaa voiteluöljyä.
Ilmoita kaasun väliaine, kaasun koostumus tai puhtaus, imupaine, vaadittu poistopaine ja vaadittu virtausnopeus. Käyttötunnit, asennusolosuhteet, jäähdytysvaatimukset ja sähkövaatimukset voivat myös auttaa Jindingin insinöörejä suosittelemaan sopivaa kokoonpanoa.
Kyllä. GD3-sarja voidaan konfiguroida painekaasun ja projektin käyttövaatimusten mukaan. Tekninen valinta voi sisältää säätöjä paineen, virtauksen, kaasun ominaisuuksien ja asennusolosuhteiden perusteella.
