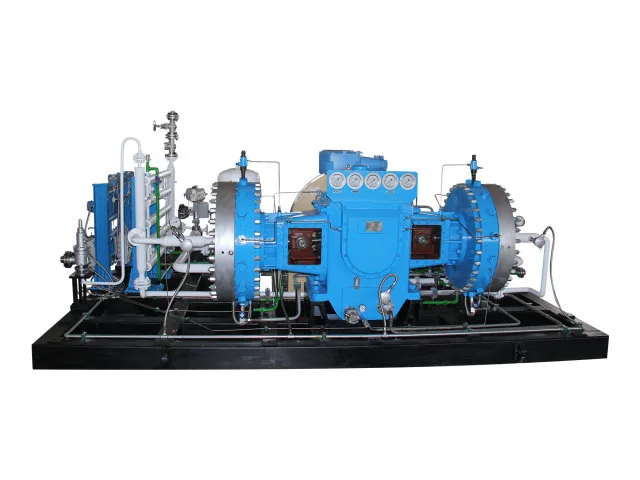

GD4 kalvokompressori

Toisin kuin perinteiset puristusjärjestelmät, joissa kaasu voi toimia lähellä voideltuja mekaanisia komponentteja, GD4-kalvokompressori käyttää hydraulista painetta kalvon ohjaamiseen pitäen samalla puristetun väliaineen kalvon ja sylinterinkannen muodostamassa suljetussa kaasukammiossa. Tämä rakenne tekee GD4:stä sopivan sovelluksiin, joissa kaasukontaminaatio, vuotojen hallinta ja välineiden yhteensopivuus on otettava huomioon laitteita valittaessa. Jinding konfiguroi jokaisen kompressorin imupaineen ja -lämpötilan, vaaditun pakokaasupaineen, tilavuusvirtauksen, kaasun koostumuksen ja erityisten käyttövaatimusten perusteella, mikä tarjoaa sovelluskeskeisemmän ratkaisun teollisuuskaasun puristusprojekteihin.

Toimintaperiaate

GD4-kalvokompressori käyttää moottorikäyttöistä mekaanista ja hydraulista järjestelmää tuottamaan kaasun puristamiseen tarvittavan liikkeen.

Käytön aikana sähkömoottori käyttää kampiakselia hihnapyöräjärjestelmän kautta. Kampiakseli siirtää liikettä kiertokangen kautta, jolloin öljysylinterin sisällä oleva mäntä liikkuu lineaarisesti edestakaisin. Männän liikkuessa hydrauliöljy siirtyy ja siirtää painetta kalvoon.

Kalvo liikkuu sitten edestakaisin kaasupuolen ja hydrauliöljypuolen välillä. Imu- ja poistoventtiilien vaikutuksesta jokainen kalvosykli päättää kaasun otto-, puristus- ja poistoprosessin.

Imuiskun aikana kalvon liike lisää kaasukammion tilavuutta, jolloin puristettu väliaine pääsee sisään imuventtiilin läpi. Kun kalvo liikkuu vastakkaiseen suuntaan, kammion tilavuus pienenee ja kaasun paine nousee. Kun paine saavuttaa vaaditun poistotilan, poistoventtiili avautuu ja puristettu kaasu poistuu.

Hydraulijärjestelmä sisältää myös öljynkompensointitoiminnon. Normaalin käytön aikana pieni määrä öljyä voi palata öljysylinteristä öljysäiliöön liikkuvien osien välisen sisäisen välyksen kautta. Kompensoiva öljypumppu täyttää kalvon liikkumiseen tarvittavan hydrauliöljyn imuprosessin aikana.

Syötetty öljymäärä on hieman suurempi kuin normaalin sisäisen vuodon vuoksi menetetty määrä. Ylimääräinen öljy palautetaan sitten paineensäätöjärjestelmän kautta, mikä auttaa ylläpitämään vaaditut hydrauliolosuhteet kompressorin käytön aikana.

Sopivat toimialat ja asiakkaat

Sertifikaatit ja laadunvarmistus

CE-sertifikaatti

GD4-kalvokompressori toimitetaan kansainvälisten markkinoiden vaatimustenmukaisuuden kanssa. CE-sertifiointi on osa Jindingin pätevyys- ja sertifiointijärjestelmää tuotteille ja projekteille, jotka edellyttävät asiaankuuluvaa markkinoillepääsyä koskevia asiakirjoja.

Patentoitu tekniikka

Jinding on kehittänyt kompressori- ja laiteteknologioita, joita tukevat patentoidut tekniset saavutukset. Jatkuva tuotekehitys ja suunnittelukokemus auttavat suunnittelemaan ja valmistamaan kalvopuristuslaitteita erilaisiin teollisuuskaasusovelluksiin.

Tekninen kehitys on integroitu laitteiden valmistus- ja projektivaatimuksiin, mikä mahdollistaa kompressorikokoonpanojen kehittämisen todellisten käyttöolosuhteiden mukaan sen sijaan, että luottaisi vain standardoituihin spesifikaatioihin.

Viiden tähden huoltopalvelusertifikaatti

Jindingillä on viiden tähden huoltopalvelusertifikaatti, joka kuvastaa sen vakiintunutta palvelujärjestelmää teollisuuslaitteiden asiakkaille.

Tekninen tuki voi sisältää laitevalinnan, teknisen konsultoinnin, asennus- ja käyttöönotto-opastuksen, käyttö- ja huoltokoulutuksen, etätuen, paikan päällä tapahtuvan teknisen huollon, tarkastuksen, huollon, korjauksen ja varaosatuen projektin ja palvelun vaatimusten mukaisesti.

Teollisuuden ostajille kompressorien hankinta ei koske vain itse laitteita. Tekninen tuki koko asennuksen ja käytön aikana voi myös vaikuttaa projektin pitkän aikavälin suorituskykyyn. Jinding tarjoaa palvelutukea laitteen koko elinkaaren ajan sovellettavien tuote- ja sopimusehtojen mukaisesti.

Usein kysytyt kysymykset

Mitä kaasuja GD4-kalvokompressori voi puristaa?

GD4-sarja voidaan konfiguroida erittäin puhtaille kaasuille, inerteille kaasuille, syttyville ja räjähdysherkille kaasuille, myrkyllisille kaasuille ja muille erikoiskaasuille. Tietyn kompressorikokoonpanon soveltuvuus riippuu puristetun väliaineen ominaisuuksista ja käyttöolosuhteista.

Koskeeko painekaasu voiteluöljyä?

No direct contact occurs between the process gas and the hydraulic oil system inside the compression chamber. The diaphragm separates the compressed medium from the oil side of the compressor.

Mitä tietoja tarvitaan ennen kalvokompressorin valintaa?

Asiakkaiden tulee ilmoittaa puristettu väliaine, imupaine, imulämpötila, vaadittu poistopaine ja vaadittu tilavuusvirtaus. Erikoiskaasujen osalta on myös annettava tiedot kaasun koostumuksesta ja asiaankuuluvista fysikaalisista ja kemiallisista ominaisuuksista.

Miten GD4 toimii?

Moottori käyttää kampiakselia ja mäntäjärjestelmää, mikä synnyttää hydraulipainetta öljysylinterin sisällä. Hydraulinen paine liikuttaa kalvoa edestakaisin ja suorittaa toistuvat kaasunotto-, puristus- ja poistosyklit imu- ja poistoventtiilien kautta.

Mitä jäähdytysmenetelmää GD4-sarja käyttää?

Tälle kokoonpanolle määritetty vakiojäähdytysmenetelmä on kiertovesijäähdytys. Lopullinen jäähdytysjärjestely tulee vahvistaa valitun kompressorin ja projektin vaatimusten mukaisesti.

Mikä on normaali käyttöjännite?

Ilmoitettu käyttöjännite on 380V. Sähkövaatimukset voidaan vahvistaa teknisen valinnan yhteydessä erilaisiin asennusolosuhteisiin.

Sopiiko GD4-kalvokompressori myrkyllisille tai syttyville kaasuille?

GD4-sarja voidaan konfiguroida syttyville, räjähdysherkille, myrkyllisille ja muille erikoiskaasuille. Puristettu väliaine ja sen ominaisuudet tulisi kuitenkin ilmoittaa ennen laitteen valintaa, jotta kompressorin konfiguraatio voidaan arvioida aiottua sovellusta varten.
