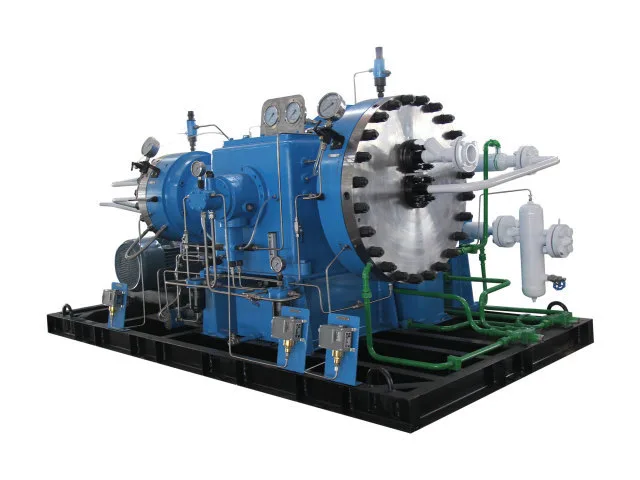

GD3 kalvokompressori

GD3-kalvokompressorimme on kehitetty projekteihin, joissa kaasun virtaus- ja painevaatimukset voivat vaihdella merkittävästi sovelluksista riippuen. Saatavilla olevat kokoonpanot kattavat ilmakehän ja paineistetut imuolosuhteet, kun taas tietyt mallit toimivat yli 15 MPa:n ja jopa 35,3 MPa:n purkauspaineilla. Sen sijaan, että GD3 rajoittaisi alueen yhteen kiinteään paineluokkaan, se tarjoaa suunnittelijoille useita virtauksen, tulopaineen ja ulostulopaineen yhdistelmiä, jotka vastaavat todellisia prosessivaatimuksia. Hankekyselyissä sopiva malli voidaan määrittää vaaditun kaasukapasiteetin ja paineolosuhteiden perusteella pelkän virtausnopeuden sijaan.

tuotemallit ja pääparametrit

Missä GD3 sopii teollisuuskaasujärjestelmiin

GD3-kalvokompressoria voidaan harkita teollisuuskaasusovelluksissa, joissa prosessi vaatii hallittua puristusta eri painetasoilla.

Mahdollisia sovellusalueita ovat:

Teollisuuskaasun käsittely

Laajan mallivalikoiman ansiosta kompressori voidaan harkita kaasun tehostamiseen, siirtoon ja korkeamman paineen puristustehtäviin, kun vaadittu toimintapiste kuuluu käytettävissä oleviin GD3-kokoonpanoihin.

Kemialliset ja petrokemialliset prosessit

Konfiguraatiot, jotka kattavat sekä alhaiset että korkeat imupaineet, voidaan arvioida prosessikaasutöissä, joissa paineolosuhteet vaihtelevat järjestelmien välillä.

Erittäin puhtaat kaasujärjestelmät

Mukana toimitettavassa GD3-60/11-kokoonpanossa soveltuvien väliaineiden joukossa luetellaan erittäin puhtaita kaasuja sekä inerttejä, syttyviä ja räjähtäviä, myrkyllisiä ja muita erikoiskaasuja.

Erityiset kaasusovellukset

Jos kaasulla on erityisiä puhtaus-, turvallisuus- tai materiaalien yhteensopivuusvaatimuksia, lopullinen kompressorin konfiguraatio tulee arvioida todellisen kaasun koostumuksen ja käyttöolosuhteiden perusteella sen sijaan, että se valitaan pelkästään mallin nimestä.

GD3:n suunnittelu, valmistus ja tekninen tuki

Projektikohtaiset kalvokompressorikokoonpanot vaativat koordinoitua suunnittelua, valmistusta ja teknistä tukea. Jinding arvioi sovellusten vaatimukset laitevalinnan aikana ja vie ne läpi valmistus- ja testausvaiheiden tukemaan projektin toteutusta.

Dandongissa, Liaoningissa, Kiinassa sijaitseva Jinding yhdistää koneistuksen, kokoonpanon, hitsauksen, maalauksen, testauksen, T&K:n ja asiakaspalvelun päätuotannossaan. Tiloissa on yli 100 koneistus- ja testauskonetta, 6 000 m²:n koneistus- ja kokoonpanopaja, 3 000 m²:n hitsaus- ja maalauspaja sekä 2 600 m²:n tuotekehitys- ja asiakaspalvelukeskus.

Tekniset palvelut kattavat laitevalinnan, teknisen konsultoinnin, suunnittelun, valmistuksen ja toimituksen, asennuksen ja käyttöönoton, käyttö- ja huoltokoulutuksen, teknisen etä- ja paikan päällä tapahtuvan tuen, tarkastuksen, korjauksen ja varaosatoimituksen.

GD3-kalvokompressoriprojekteissa tämä integroitu tuki auttaa yhdistämään alkuperäisen teknisen arvioinnin laitetoimitukseen ja myöhempään huoltoon. Sovellustiedot voivat auttaa konfigurointipäätöksissä, kun taas valmistus, testaus ja tekninen tuki tukevat laitteita asennuksen ja käytön aikana.

FAQ

1. Mikä on GD3-kalvokompressorin virtausalue?

Mukana toimitettu GD3-malliluettelo kattaa kaasuvirrat 20 - 500 Nm³/h. Tarkka käytettävissä oleva virtaus riippuu valitusta imu- ja pakopaineyhdistelmästä.

2. Mitkä GD3-mallit saavuttavat noin 15 MPa?

Useat kokoonpanot saavuttavat 15 MPa tai enemmän. Esimerkkejä ovat GD3-20/160 15,7 MPa, GD3-30/160 15,7 MPa, GD3-55/2 ～ 150 14,7 MPa, GD3-80/13 ～ 200 19,6 MPa ja GD3-2.100 at 19,6 MPa ja GD3-2.1200

3. Voiko GD3 puristaa kaasua ilmakehän paineesta?

Kyllä. Useat listatut mallit käyttävät 1 atm:n imupainetta, mukaan lukien GD3-60/11, GD3-75/5, GD3-100/6, GD3-20/200, GD3-20/160, GD3-30/160 ja useat muut kokoonpanot.

4. Miten imupaine vaikuttaa GD3-mallin valintaan?

Imupaine on yksi tärkeimmistä valintaparametreista. Valikoimaan kuuluu ilmakehän imu, matalat ylipaineet, kuten 0,01–0,1 MPa, korkeammat imupaineet, kuten 1,2–2,0 MPa, ja konfiguraatiot 5,0 MPa asti. Vaadittu imutila on siksi varmistettava yhdessä pakokaasun tavoitepaineen ja virtausnopeuden kanssa.

5. Mitä kaasuja GD3 pystyy käsittelemään?

Mukana toimitetussa GD3-60/11-spesifikaatiossa luetellaan erittäin puhtaat kaasut, inertit kaasut, syttyvät ja räjähtävät kaasut, myrkylliset kaasut ja muut erikoiskaasut. Tietyn kaasun osalta lopulliset kostutetut materiaalit, tiivisteet ja kokoonpano on vahvistettava kaasun koostumuksen ja käyttöolosuhteiden mukaan.

6. Mitä moottoritehoja on saatavilla?

Mukana toimitettujen GD3-mallien moottoritehot ovat 15, 18,5, 22, 30, 37 ja 45 kW. Varsinainen moottorin valinta riippuu kompressorin kokoonpanosta ja toimintapisteestä.

7. Mikä on GD3:lle ilmoitettu korkein pakokaasupaine?

Toimitettujen mallitietojen korkein pakokaasupaine on 35,3 MPa, joka esiintyy malleissa GD3-70/35-360 ja GD3-120/50-360.

Pyydä GD3-mallin valinta ja tarjous

Jos tiedät tarvittavat kaasun virtaus- ja paineolosuhteet, Jinding voi auttaa kaventamaan GD3-alueen sopivaan kompressorikokoonpanoon.

Lähetä kaasuväliaine, virtausnopeus, imupaine, pakokaasupaine ja käyttövaatimukset Jindingille teknistä tarkastelua, mallin valintaa ja tarjousta varten.
