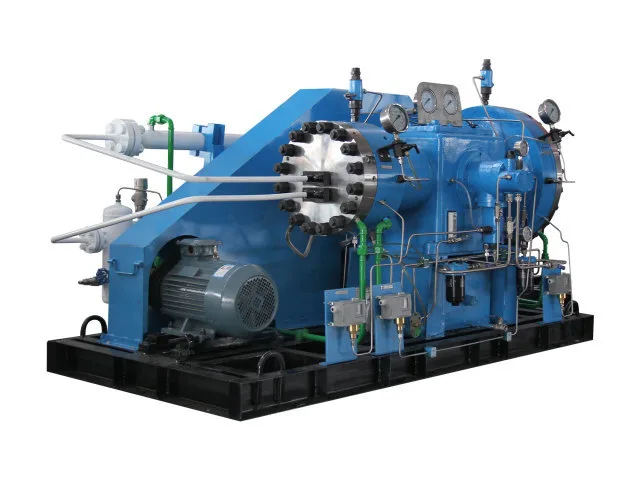

GD2 kalvokompressori

GD2-kalvokompressori, joka keskittyy suhteellisen alhaiseen kaasuvirtaukseen ja korkeapaineisiin puristustehtäviin. Toimitetut mallit kattavat kaasukapasiteetit 10 - 72 Nm³/h, imupaineet vaihtelevat ilmanpaineesta 1,2 MPa:iin ja pakokaasupaineet 15,7 MPa:iin. Eri mallit yhdistävät virtauksen, imupaineen, pakopaineen ja moottorin tehon eri tavoin, jolloin kompressori voidaan sovittaa todelliseen prosessiin sen sijaan, että se valitaan pelkän kapasiteetin mukaan. Määriteltyjä väliaineita ovat erittäin puhtaat kaasut, inertit kaasut, syttyvät ja räjähtävät kaasut, myrkylliset kaasut ja muut erikoiskaasut.

GD2:n kapasiteetti- ja purkauspainealue

GD2-sarja soveltuu kaasun puristustöihin, joissa yhdistyvät kohtalaiset virtausvaatimukset ja merkittävät paineen nousut.

Listattujen spesifikaatioiden mukaan teho vaihtelee välillä 10-72 Nm³/h, kun taas valituilla kokoonpanoilla saavutetaan 14,7-15,7 MPa purkauspaineet.

Tämä toimintaprofiili tekee GD2-sarjasta harkitsemisen arvoisen sovelluksissa, jotka vaativat korkeapaineisen kaasun toimituksen ilman suurta tilavuuskapasiteettia. Sopiva malli riippuu vaaditusta virtausnopeudesta, tulopaineesta, tavoitepurkauspaineesta ja kaasun ominaisuuksista.

Avainalueen luvut

Virtausnopeus: 10–72 Nm³/h

Suurin ilmoitettu pakokaasupaine: 15,7 MPa

Imupaine: Ilmakehän paine - 1,2 MPa toimitetuissa malleissa

Moottorin teho: 7,5–18,5 kW listatuista kokoonpanoista

Ilmoitettu nopeus: 400–430 r/min mallille GD2-20/12

Toimialat, joilla GD2:ta voidaan soveltaa

Teollisuuden kaasujärjestelmät

GD2-kalvokompressoria voidaan harkita erityisiin kaasunpuristus- ja paineenlisäystehtäviin, kun vaadittu kapasiteetti on sen 10–72 Nm³/h alueella.

Petrokemian ja kemialliset prosessit

Erikoiskaasut ja prosessikaasut saattavat vaatia hallittua puristusta ennen siirtymistä toiseen prosessivaiheeseen. Mallin valinnan tulee perustua todelliseen kaasun koostumukseen ja paineolosuhteisiin.

Elektroniikka ja erittäin puhtaat kaasusovellukset

Kun kaasun puhtaus on tärkeä prosessivaatimus, kalvopuristus tarjoaa konfiguraation, jossa prosessikaasu erotetaan kompressorin hydrauli- ja voitelupuolelta.

Tutkimus- ja laboratoriokaasujärjestelmät

Suhteellisen fokusoitu kapasiteettialue voi sopia tiettyihin tutkimus-, testaus- ja erikoiskaasunsyöttöjärjestelmiin, joissa kaasun tarve on pienempi, mutta vaaditaan huomattavaa paineen lisäystä.

Erityiset kaasusovellukset

Syttyvien, räjähdysvaarallisten, myrkyllisten tai muuten erityisten kaasujen osalta kompressorin kokoonpano on tarkistettava kaasun ominaisuuksien, käyttöpaineen, lämpötilan, tiivistysvaatimusten ja sovellettavien turvallisuusvaatimusten mukaan.

Jindingin valmistus ja tekninen tuki

Kalvokompressorin valinta on vain osa teollisuuskaasuprojektia. Jinding yhdistää laitevalmistuksen suunnitteluun ja myynnin jälkeiseen tukeen, jolloin asiakkaat voivat saada teknistä apua alkuperäisen laitetarjouksen lisäksi.

Sen päätuotantopaikka sijaitsee Dandongissa, Liaoningissa, Kiinassa, ja tekniset myyntikeskukset sijaitsevat Shenyangissa ja Pekingissä.

Jindingillä on 203 työntekijää, mukaan lukien 105 ammatillista ja teknistä henkilöstöä, joiden vuotuinen tuotantokapasiteetti on yli 500 kalvokompressoria.

Tekninen tuki ennen ja jälkeen toimituksen

GD2-projektissa tekninen tuki voi kattaa:

1. Kompressorin valinta

2. Technical consultation

3. Insinöörisuunnittelu

4. Valmistus ja laitetoimitukset

5. Asennus ja käyttöönotto

6. Käyttö- ja huoltokoulutus

7. Etä- tai paikan päällä oleva tekninen tuki

8. Tarkastus, huolto ja korjaus

9. Varaosien toimitus

Jindingin johtamiseen ja tuotteisiin liittyviä sertifikaatteja ovat ISO 9001, ISO 14001, ISO 45001, ISO 27001 ja CE sekä AAA Enterprise Credit Rating ja viiden tähden huoltopalvelusertifikaatti.

FAQ

Mikä on GD2-kalvokompressorin virtausalue?

Mukana toimitetut GD2-mallit kattavat nimellisvirtaukset 10 - 72 Nm³/h.

Mitkä GD2-mallit saavuttavat noin 15 MPa?

Tällä painealueella on useita kokoonpanoja. GD2-20/12-160, GD2-25/6-160, GD2-25/5-160 ja GD2-25/4-160 on listattu 15,7 MPa pakokaasupaineella, kun taas GD2-10/150, GD2-20/5-150, GD2-25/1. GD2-35/12-150 ja GD2-40/5-150 on listattu 14,7 MPa:lla.

Voiko GD2 puristaa kaasua ilmakehän paineesta?

Kyllä. Mukana toimitetut GD2-20/12-, GD2-10/160- ja GD2-10/150-konfiguraatiot määrittävät ilmakehän imupaineen.

Miten imupaine vaikuttaa mallin valintaan?

Imupaine muuttaa kompressorilta vaadittavaa paineen lisäystä. Siksi se tulee ottaa huomioon yhdessä kaasuvirran ja vaaditun pakokaasupaineen kanssa valittaessa GD2-mallia.

Mitä kaasuja GD2 pystyy käsittelemään?

Mukana toimitetussa eritelmässä luetellaan erittäin puhtaat kaasut, inertit kaasut, syttyvät ja räjähtävät kaasut, myrkylliset kaasut ja muut erikoiskaasut. Lopullinen yhteensopivuus ja konfiguraatio riippuvat todellisista kaasun ominaisuuksista ja käyttöolosuhteista.

What motor powers are available?

Mukana toimitetut GD2-mallit sisältävät 7,5 kW, 15 kW ja 18,5 kW moottorikokoonpanot.

Voiko Jinding tarjota mukautetun kokoonpanon?

Jinding voi tarkistaa kaasun väliaineen, virtausnopeuden, imupaineen, pakokaasupaineen ja muut käyttöolosuhteet sopivan kokoonpanon suosittelemiseksi. Epätyypillisistä vaatimuksista voidaan keskustella teknisen valinnan yhteydessä.
