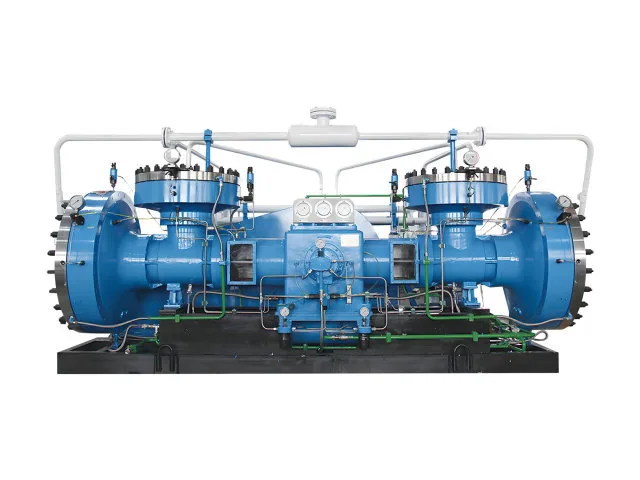

Kaasun erotus on tärkeä seikka puristettaessa erittäin puhtaita tai erikoiskaasuja. D-kalvokompressorissa kalvo erottaa prosessikaasun kompressorin hydrauli- ja voitelupuolelta. Kaasun puristus tapahtuu kalvon liikkeen kautta pikemminkin kuin suoran männän kosketuksen kautta kaasukammioon, mikä auttaa estämään suoran kosketuksen prosessikaasun ja voiteluöljyn välillä.
Kalvokompressorin tärkein rakenteellinen ominaisuus on painekaasun ja hydraulisen käyttöjärjestelmän välinen erotus.
Perinteisessä mäntäkompressorissa mäntä toimii suoraan kaasusylinterin sisällä. Kalvokompressorilla on erilainen lähestymistapa. Kalvo muodostaa esteen kaasukammion ja hydraulisen puolen välille. Kalvo liikkuu hydraulikäytön alaisena ja siirtää puristusliikkeen kaasuun tarvitsematta suoraa kosketusta prosessikaasun ja voitelujärjestelmän välillä.
Tämä järjestely on erityisen tärkeä silloin, kun puristettava kaasu on pidettävä erillään öljy- tai hydraulijärjestelmästä.

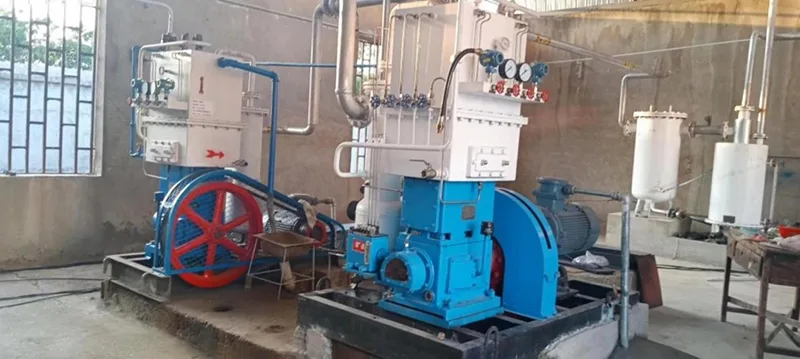

D Membrane Compressor käyttää kaksivaiheista pakkausjärjestelyä. Sen sijaan, että käyttäisit täydellistä paineen lisäystä yhdessä puristusvaiheessa, kaasu kulkee kahden puristusvaiheen läpi. Tämä järjestely mahdollistaa sen, että saatavilla olevat mallit kattavat erilaiset tulopaineen, ulostulopaineen ja kaasuvirtauksen yhdistelmät.
|
Malli |
tulopaine MPa(G) |
Pistorasia paine MPa(G) |
Nimellinen tilavuus virtausnopeus (Nm3/h) |
Tehoa (KW) |
Nopeus (r/min) |
Ulottuvuus P*L*K(mm) |
|
GD-1000/15-220 |
1.5 |
22 |
1000 |
185 |
420 |
6800*3900*2300 |
|
GD-670/12-220 |
1.2 |
22 |
670 |
160 |
420 |
6800*3900*2300 |
|
GD-400/3-220 |
0.3 |
22 |
400 |
185 |
420 |
6500*4200*2500 |
|
GD-2710/9.6-16 |
0.4 |
13.5 |
2710 |
132 |
420 |
5000*3700*2500 |
|
GD-649/5.5-28 |
0.55 |
2.8 |
649 |
75 |
420 |
4500*3000*2000 |
|
GD-350/0,5-3 |
0.2 |
4.5 |
200 |
55 |
420 |
4500*3000*1800 |
|
GD-180/15 |
Ilmakehän paine |
1.5 |
180 |
45 |
420 |
5000*3450*2500 |
|
GD-667/1.25-6 |
0,125 |
0.6 |
667 |
75 |
420 |
4200*3400*2500 |
|
GD-120/0,35-10 |
0,035 |
1.0 |
120 |
37 |
420 |
5070*3210*2500 |
|
GD-313/1-20 |
0.1 |
2.0 |
313 |
75 |
423 |
6800*3200*3700 |
|
GD-150/1,5-19 |
0,15 |
1.9 |
150 |
37 |
420 |
3040*2700*1540 |
|
GD-43/0,5-18,5 |
0,05 |
1.85 |
43 |
18.5 |
420 |
3100*2500*2200 |
|
GD-75/4 |
Ilmakehän paine |
0.4 |
75 |
18.5 |
415 |
3040*2700*1470 |
|
GD-30/160 |
Ilmakehän paine |
16 |
30 |
22 |
410 |
2800*1400*1400 |
|
GD-50/9-150 |
0.9 |
15 |
50 |
15 |
400 |
2500*1300*1300 |
|
GD-10/20 |
Ilmakehän paine |
2.0 |
10 |
7.5 |
410 |
2800*1800*1600 |
|
GD-50/4-60 |
0.4 |
6.0 |
50 |
18.5 |
410 |
2900*1800*1600 |
|
GD-25/30-210 |
3.0 |
21 |
25 |
11 |
500 |
2000*1280*1500 |
|
GD-20/5-150 |
0.5 |
15 |
20 |
11 |
500 |
1600*900*1400 |
D-kalvokompressori voidaan konfiguroida useille teollisuus- ja erikoiskaasuluokille:
Erittäin puhtaat kaasut
Inertit kaasut
Syttyvät ja räjähtävät kaasut
Myrkylliset kaasut
Muut erikoiskaasut
Se on suunniteltu puristamaan erittäin puhtaita, inerttejä, syttyviä, räjähtäviä, myrkyllisiä ja muita erikoiskaasuja eri virtausnopeuksilla ja painevaatimuksilla.
Kalvo erottaa prosessikaasukammion hydrauli- ja voitelujärjestelmästä minimoiden kaasun ja voiteluöljyn välisen suoran kosketuksen riskin.
Prosessikaasu on eristetty hydrauli- ja voitelupuolelta kalvon avulla. Siksi laitteistoa kuvataan tarkemmin käyttämällä kalvoerotettua kaasupuristusta sen sijaan, että koko kone luokiteltaisiin öljyttömäksi.
Määritellyssä D-sarjan kokoonpanossa käytetään kaksivaiheista pakkausjärjestelyä.
Listatut mallit kattavat nimellisvirtaukset 10 - 2710 Nm³/h.
Valittujen luettelossa olevien mallien suurin ulostulopaine on 22 MPa(G).
Kyllä. Määritellyssä teknisessä kokoonpanossa käytetään kiertovesijäähdytysjärjestelmää.
