Asetyleenin puristuslaitteet valitaan kaasun syrjäytymisen, tulopaineen, vaaditun poistopaineen ja loppuprosessin olosuhteiden mukaan. Nämä tekijät auttavat määrittämään, sopiiko asetyleenimäntäkompressori tai muu mäntäkaasukompressorikokoonpano sovellukseen.
Asetyleenin tuotantolinjassa kompressori yhdistää ylävirran kaasun valmistuksen jatkokäsittelyyn tai toimitukseen.
Tuotannon ja vaadittujen kaasunkäsittelyvaiheiden jälkeen asetyleeni saattaa olla tarpeen siirtää varastointiin, kuivaukseen, sylinterin täyttöön tai muihin prosessilaitteisiin. Jos käytettävissä oleva tulopaine ei riitä seuraavaan vaiheeseen, puristus nostaa kaasun paineen järjestelmän vaatimalle tasolle.
Laitevalinta alkaa siis kompressorin asennosta prosessissa. Keskeisiä yksityiskohtia ovat kaasulähde, vaadittu virtausnopeus, tuloolosuhteet ja tavoitepurkauspaine.
Kaasun syrjäytyminen on ensisijainen mitoitusparametri, ja se voidaan määrittää yksikössä m³/min. Tarvittavan kapasiteetin tulee vastata prosessin kysyntää ja odotettuja käyttöolosuhteita.
Purkauspaine on toinen kriittinen parametri. Se olisi määritettävä loppupään laitteiden ja koko prosessin vaatimusten perusteella, sen sijaan että sitä tarkastellaan erikseen.
Tulopaine, kaasuolosuhteet, käyttöaikataulu ja putkiliitännät vaikuttavat myös laitekokoonpanoon. Nämä parametrit tulee tarkastella yhdessä sopivan kompressorin määrittelyn löytämiseksi.

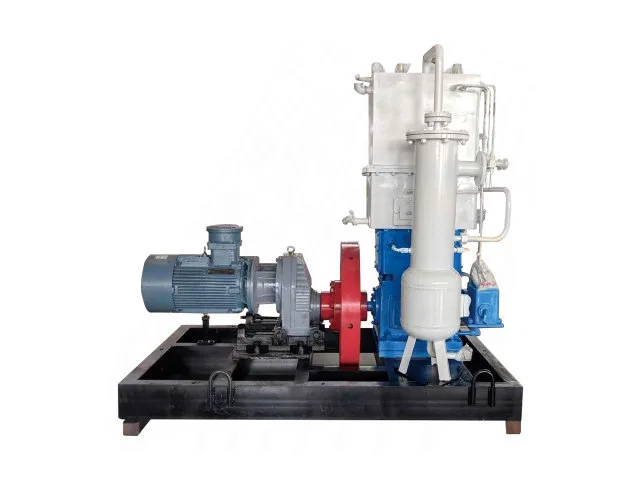

Edestakainen mäntäkompressori puristaa kaasua männän toistuvan liikkeen kautta sylinterin sisällä. Imuiskun aikana kaasu tulee puristuskammioon tuloventtiilin kautta. Männän liikkuessa puristusiskun läpi kammion tilavuus pienenee ja kaasun paine kasvaa. Kun purkausolosuhteet on saavutettu, puristettu kaasu poistuu poistoventtiilin kautta.
Tämä sykli toistuu käytön aikana. Tarvittava siirtymä, paineluokitus ja puristusvaiheen järjestely riippuvat prosessiolosuhteista ja asetyleenijärjestelmän suorituskykyvaatimuksista.
|
Malli |
Keskikokoinen |
Siirtyminen |
Pakokaasupaine |
Kokonaismitat |
Paino |
Toimilaite |
|
|
Tehoa |
Jännite |
||||||
|
2Z-(0,34-0,67)/25 |
Asetyleeni |
0,34-0,67 |
2.5 |
1700x800x1400 |
1.1 |
11 |
380 |
|
2Z-0,67/25 |
Asetyleeni |
0.67 |
2.5 |
1900x900x2000 |
2.2 |
11 |
380 |
|
2Z-0,8/25 |
Asetyleeni |
0.8 |
2.5 |
1900x900x2000 |
2.2 |
11 |
380 |
|
2Z-(0,5-0,8)/25 |
Asetyleeni |
0,5-0,8 |
2.5 |
1900x900x2000 |
2.2 |
15 |
380 |
|
2Z-1.33/25 |
Asetyleeni |
1.33 |
2.5 |
2035x1240x2260 |
3 |
18.5 |
380 |
|
2Z-1,67/25 |
Asetyleeni |
1.67 |
2.5 |
2035x1240x2260 |
3 |
22 |
380 |
|
2Z-(0,67-1,5)/25 |
Asetyleeni |
0,67-1,5 |
2.5 |
2035x1240x2260 |
3 |
22 |
380 |
|
2Z-(0,835-1,67)/25 |
Asetyleeni |
0,835-1,67 |
2.5 |
2035x1240x2260 |
3 |
22 |
380 |
Kun asetyleeni on läpäissyt vaaditut tuotanto- ja käsittelyvaiheet, käytetään puristuslaitteistoa, kun kaasu on toimitettava korkeapaineiseen prosessiin.
Kaasun täyttöprojekteissa vakaa puristusvaihe on tärkeä osa prosessoidun asetyleenin siirtämistä seuraavaan täyttöjärjestelmään.
Kompressori voidaan liittää teollisuuskaasujärjestelmiin, joissa asetyleeniä on siirrettävä prosessiosien välillä valvotuissa paineolosuhteissa.
Projektit, joissa asetyleeniä käytetään teollisuuden syöttökaasuna, voivat vaatia erityisiä puristuslaitteita osana kaasunkäsittelyprosessia.
Täydellisiä asetyleenin tuotantolaitteita ostaville asiakkaille voidaan harkita mäntäkompressoria yhdessä generaattoreiden, puhdistuslaitteiden, kuivaimien, turvavalvontajärjestelmien ja muiden apulaitteiden kanssa.
Jinding on kiinalainen teollisuuskompressorien ja asetyleenin tuotantolaitteiden valmistaja. Vuonna 1995 perustettu Liaoning Jinding Technology Development Co., Ltd. kehittää ja valmistaa kalvokompressoreita, mäntäkompressoreita, nestekäyttöisiä kompressoreja ja asetyleenin tuotantolaitteita.
Yhtiön tuotevalikoiman ansiosta asetyleeniprojekteissa työskentelevät asiakkaat voivat hankkia erilaisia prosessilaitteita valmistajalta, joka tuntee sekä kaasun puristus- että asetyleenin tuotantojärjestelmät.
Jindingin tekninen laajuus sisältää laitevalinnan, teknisen tuen, valmistuksen, laitetoimituksen, asennus- ja käyttöönottoavun, huoltotuen ja varaosapalvelun projektin vaatimusten mukaisesti.
Asetyleeniprojekteissa, joissa on useita laitteita, tämä voi yksinkertaistaa viestintää kaasuntuotanto- ja puristusosien välillä.
Kyllä. Listattu tuotevalikoima on suunniteltu asetyleenikaasun puristussovelluksiin ja tarkoitettu käytettäväksi asetyleenin tuotannossa, jalostuksessa, toimituksessa ja niihin liittyvissä teollisuuskaasujärjestelmissä.
Tällä sivulla lueteltujen mallien pakokaasupaine on 2,5 MPa(G).
Listatut mallit kattavat uppoumakapasiteetit 0,34 m³/min - 1,67 m³/min, mukaan lukien useita välikonfiguraatioita.
Malli tulee valita todellisen asetyleenin virtaustarpeen, tulotilan, poistopaineen, kaasun tuotantokapasiteetin ja loppupään prosessin tarpeen mukaan.
Kyllä. Jinding valmistaa asetyleenin tuotantolaitteita ja niihin liittyviä kaasunpuristuslaitteita. Projektin vaatimuksista riippuen kompressoria voidaan harkita yhdessä asetyleenigeneraattoreiden, puhdistusjärjestelmien, kuivaimien, valvontalaitteiden ja muiden apulaitteiden kanssa.
Nykyisen parametrialueen mallit on listattu 380 V:n jännitteellä.
Kyllä. Kokonaismitat ja varusteiden paino vaihtelevat malleittain. Perustustila, huoltopääsy, nostoolosuhteet ja putkisto tulee ottaa huomioon ennen lopullista laitevalintaa.
Suositellut tiedot sisältävät vaaditun kaasukapasiteetin, sisääntuloolosuhteet, vaaditun poistopaineen, käyttövaatimukset, virtalähteen ja mahdolliset erityiset projektin ehdot. Näin Jinding voi arvioida sovelluksen ja suositella sopivaa kokoonpanoa.
