M-tyypin mäntäkompressori

Sen sijaan, että se olisi rajoitettu yhteen kiinteään paineeseen tai virtaustilaan, M-tyypin mäntäkompressori sisältää kokoonpanot ilmakehän imua, matalapainekaasun ottoa ja paineistettua prosessikaasua varten. Erilaiset sylinterijärjestelyt voidaan valita myös vaaditun poistopaineen, kaasun ominaisuuksien, virtaustarpeen ja prosessiolosuhteiden mukaan. Suurin pakkaustaso on neljä vaihetta.

Suuria kaasumääriä käsitteleville petrokemian laitoksille ja teollisuuden kaasujärjestelmille kompressorin valinta määräytyy yleensä koko käyttötehtävän perusteella eikä pelkän paineen perusteella. M Type -valikoima on siksi konfiguroitu kunkin projektin todellisten prosessivaatimusten mukaan.

Tärkeimmät tekniset parametrit

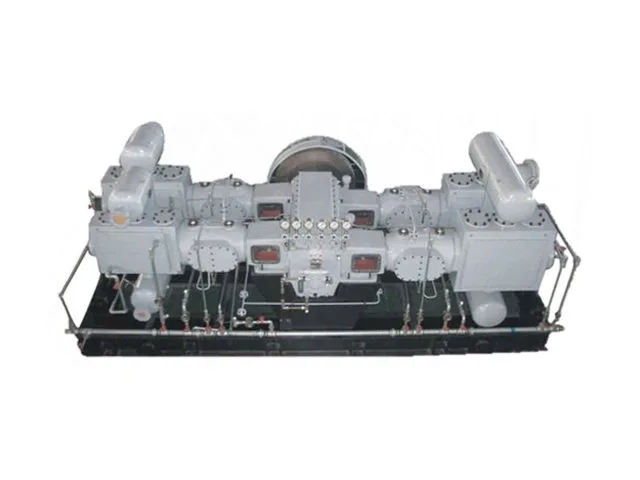

Symmetrinen tasapainorakenne

The symmetrical balance arrangement is one of the defining characteristics of the M Type Piston Compressor.

Edestakaisen puristuksen aikana mäntä ja liitososat synnyttävät jatkuvasti hitausvoimia. Kompressorin kapasiteetin ja käyttötehon kasvaessa näiden voimien hallinnasta tulee entistä tärkeämpää koneen yleisen toiminnan kannalta. Symmetrinen järjestely auttaa tasapainottamaan edestakaisin liikkuvien komponenttien liikettä ja tukee sujuvampaa toimintaa suurilla teollisilla puristuskuormilla.

Yhdessä kiinteän kompressorin rungon kanssa tämä rakennejärjestely tarjoaa vakaan mekaanisen perustan suuritehoisille sovelluksille.

Taottua terästä kampiakselia käytetään kestämään jatkuvan käytön aikana syntyviä voimansiirtokuormia, kun taas männän ja ristipään välinen puolihydraulinen yhteys tukee voimansiirtojärjestelmää, jota käytetään suuremmissa kompressorikokoonpanoissa.

Mikä tukee vakaata pitkän aikavälin toimintaa?

Integroitu kompressorin runko

M Type käyttää kiinteää runkorakennetta, joka antaa jäykkyyden kompressorikokoonpanolle ja tukee tärkeimpien mekaanisten komponenttien kohdistusta.

Taottu teräs kampiakseli

Voimansiirtojärjestelmässä käytetään taottua teräksistä kampiakselia. Tämä rakenne sopii suuritehoiseen kaasun puristamiseen liittyviin kuormitusolosuhteisiin.

Ohjattu toimintanopeus

Konfiguroinnista riippuen M-tyypin kompressorit toimivat nopeusalueella noin 300 - 490 r/min. Valittu nopeus sovitetaan kompressorin malliin ja prosessitehoon.

Käänteinen voitelutekniikka

Voimansiirto-osa ottaa käyttöön käänteisen voitelutekniikan, joka tukee liikkuvien mekaanisten komponenttien voiteluvaatimuksia käytön aikana.

Männän ja ristipään liitäntä

Männän ja ristipään välillä käytetty puolihydraulinen liitäntätekniikka on osa kompressorin raskaan käytön mekaanista järjestelyä.

Yhdessä nämä rakenteelliset ominaisuudet tukevat vakaata toimintaa sovelluksissa, joissa kompressoria voidaan vaatia käsittelemään suuria kaasumääriä ja pitkiä teollisia työkuormia.

Voideltu vai öljytön sylinteri – mikä kokoonpano sopii prosessiin?

M-tyypin mäntäkompressorisarja sisältää sekä voideltuja että öljyttömiä sylinterikokoonpanoja. Sopiva valinta riippuu painekaasusta, prosessivaatimuksista, loppupään laitteista ja kaasun puhtausvaatimuksista.

Prosessikaasut M-tyypin puristussovelluksiin

M Type -sarja on tarkoitettu petrokemian ja teollisuuden kaasunpuristustehtäviin, joihin liittyy erilaisia ​​prosessiväliaineita. Soveltuvia kaasuja voivat olla:

Vety:Käytetään vedyn käsittelyssä, jalostuksessa ja muissa teollisuuskaasujärjestelmissä, joiden kokoonpano määräytyy vaaditun virtausnopeuden ja käyttöpaineen mukaan.

Typpi:Käytetään teollisuuden kaasunsyöttö-, typensiirto- ja petrokemian prosessijärjestelmissä, joissa on täytettävä erityiset paine- ja kapasiteettivaatimukset.

Öljykaasu:Käytetään öljykaasun puristamisessa ja siirtämisessä, laitevalinnalla kaasun koostumuksen ja käyttöolosuhteiden perusteella.

Kevyet hiilivetykaasut:Kevyiden hiilivetyjen puristamiseen voidaan harkita sopivia kokoonpanoja niiden fysikaalisten ominaisuuksien ja prosessivaatimusten mukaisesti.

Eteeni:Puristusvaatimukset riippuvat vaaditusta tehosta, painesuhteesta, kaasun ominaisuuksista ja prosessiolosuhteista.

Propyleeni: Used in propylene processing and related petrochemical systems where the compressor must match the specified flow and pressure requirements.

Rikas kaasu: Applied in rich gas compression and process gas handling, subject to the gas composition and the operating conditions of the system.

Analyyttiset ja muut erikoiskaasut:Nämä sovellukset edellyttävät kaasun koostumuksen, fysikaalisten ja kemiallisten ominaisuuksien, materiaalien yhteensopivuuden ja erityisten puhtaus- tai turvallisuusvaatimusten arviointia ennen laitteen valintaa.

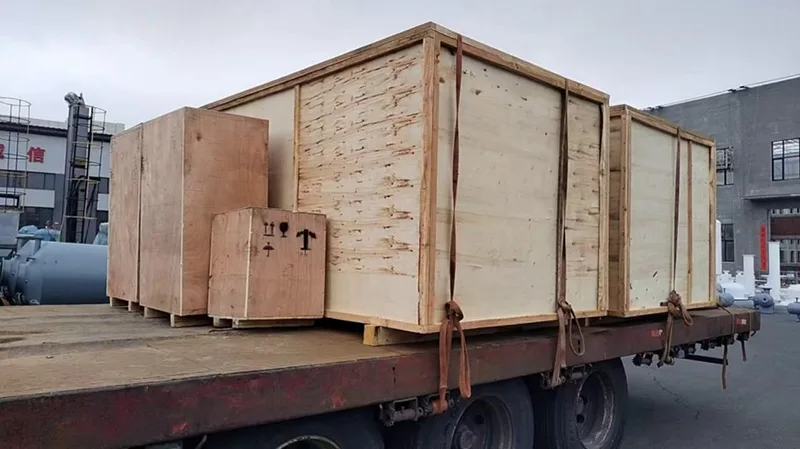

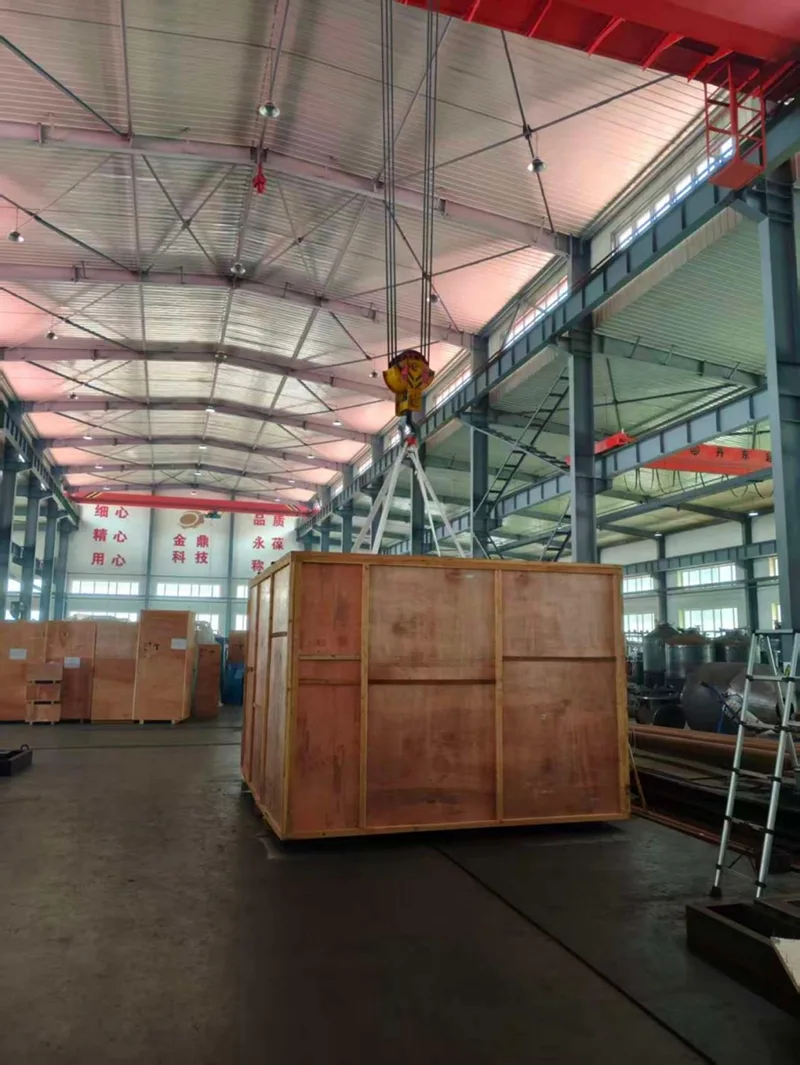

Jinding-logistiikka ja laitetoimitustuki

Suuret teollisuuskompressorit vaativat enemmän kuin tavallinen tuotetoimitus. Laitteen mitat, paino, kuljetusolosuhteet, nostojärjestelyt ja pääsy työmaalle on ehkä otettava huomioon ennen toimitusta.

Suuria mäntäkompressoreita tai kokonaisia ​​kaasukompressoreita ostaville asiakkaille toimitussuunnittelu voidaan sovittaa yhteen laitekokoonpanon ja projektivaatimusten kanssa.

FAQ

1. Mihin M-tyypin mäntäkompressoria käytetään?

M-tyypin mäntäkompressori on suunniteltu teollisuuskaasun puristussovelluksiin, jotka vaativat sopivaa virtauskapasiteettia ja paineen suorituskykyä. Konfiguraatiosta riippuen sitä voidaan käyttää kemiallisessa käsittelyssä, petrokemian toiminnoissa, kaasunkäsittelyssä ja muissa teollisuuskaasujärjestelmissä.

2. Millaisia ​​kaasuja se voi puristaa?

Soveltuvat kaasuväliaineet riippuvat kompressorin rakenteesta, komponenttien materiaaleista, tiivistysjärjestelystä ja käyttöolosuhteista. Asiakkaiden tulee toimittaa kaasun koostumus ja asiaankuuluvat ominaisuudet materiaalien yhteensopivuuden ja laitteiden sopivuuden varmistamiseksi.

3. Kuinka valitsen oikean virtausnopeuden ja poistopaineen?

Mallin valinnassa tulee ottaa huomioon vaadittu kaasun virtausnopeus, tulopaine, tavoitepurkauspaine, kaasun koostumus ja käyttöolosuhteet. Näiden parametrien antaminen antaa suunnittelutiimille mahdollisuuden arvioida sopiva kokoonpano.

4. Kuinka monta pakkausvaihetta tarvitaan?

Tarvittava vaihemäärä riippuu painesuhteesta, kaasun ominaisuuksista, poistolämpötilan rajoista ja käyttövaatimuksista. Monivaiheista puristusta voidaan harkita, kun prosessi vaatii huomattavaa paineen lisäystä.

5. Onko kompressori öljytön?

Voiteluvaatimukset riippuvat tietystä kokoonpanosta. Asiakkaiden tulee varmistaa, käytetäänkö sylinterissä ja muissa asiaankuuluvissa komponenteissa öljytöntä vai voideltua mallia, erityisesti kun prosessikaasun kontaminaatiota on valvottava.

6. Mitä jäähdytysjärjestelmää se käyttää?

Jäähdytysjärjestely riippuu valitusta mallista, puristusvaiheista, kaasun ominaisuuksista ja käyttöolosuhteista. Asianmukainen jäähdytyskokoonpano tulee varmistaa teknisen arvioinnin aikana.

7. Voidaanko kompressori mukauttaa tiettyihin sovelluksiin?

Laitekokoonpano voidaan arvioida projektin vaatimusten mukaan, mukaan lukien kaasun koostumus, virtausnopeus, tulo- ja poistopaineet, käyttöjärjestelyt, materiaalit ja apujärjestelmät. Lopulliset räätälöintivaihtoehdot riippuvat teknisestä toteutettavuudesta ja valitusta mallista.

8. Mitä tietoja tarvitaan mallin valintaan ja tarjoukseen?

Ilmoita kaasuväliaine, vaadittu virtausnopeus, tulopaine, tavoitepurkauspaine, käyttölämpötila, käyttöjakso, työpaikan olosuhteet ja mahdolliset erityiset turvallisuus- tai materiaalivaatimukset. Nämä tiedot auttavat suunnittelutiimiä arvioimaan sovelluksen ja suosittelemaan sopivaa kokoonpanoa.
