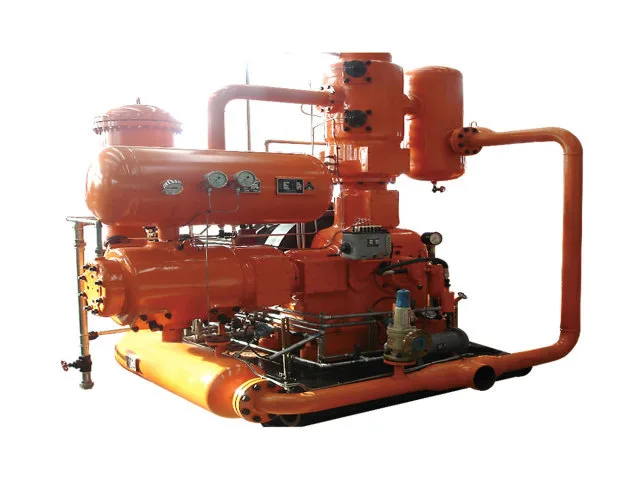

L-tyypin mäntäkompressori

L-tyypin mäntäkompressori on mäntäkompressori, joka on kehitetty petrokemian kaasuhuoltoon. Sen mekaanisessa järjestelyssä käytetään kiinteää konerunkoa, pallografiittirautaa kampiakselia ja voimansiirtokomponenttien positiivista voitelujärjestelmää. Mäntä ja ristipää on yhdistetty kierrerakenteella.

Sarja voidaan konfiguroida enintään kahdelle pakkausvaiheelle. Valitusta mallista ja puristettavasta kaasusta riippuen sylinteri voi toimia öljyttömällä tai öljyvoideltulla järjestelyllä.

Mitä on kompressorin sisällä?

Kiinteä kehon rakenne

Päärunko muodostaa kompressorin rakenteellisen pohjan. Kampiakseli, kiertokankimekanismi ja muut liikkuvat komponentit toimivat integroidussa konerakenteessa.

Pallorauta kampiakseli

Kampiakseli on valmistettu pallografiittivaluraudasta ja se siirtää moottorin pyörimisliikkeen edestakaisin puristusmekanismiin.

Transmission Lubrication

Voitelujärjestelmä palvelee jatkuvassa edestakaisin liikkeessä olevia mekaanisia komponentteja ja on osa kompressorin normaalia käyttöjärjestelmää.

Männän ja ristipään liitäntä

Männän ja ristipään välillä käytetään kierreliitosta. Tämä on osa L-tyypin kompressorirakenteessa käytettävää mekaanista järjestelyä ja tukee edestakaisin liikkuvien komponenttien kokoonpanoa.

Perussuunnitteluvalikoima

L-tyypin mäntäkompressori on rakennettu seuraavaan yleiseen mallivalikoimaan:

·  Isku: 180–240 mm

·  Nopeus: 420–590 r/min

·  Männänvarren nimelliskiristys: 42–68 kN

·  Männänvarren nimelliskuorma: 42–68 kN

·  Ajoteho: 75–280 kW

·  Maksimipakkausvaiheet: 2

·  Pääsovellusala: Petrokemian teollisuus

Tärkeimmät tekniset parametrit

Missä L-tyypin mäntäkompressoria käytetään?

Vetyjärjestelmät

Vedyn puristusvaatimukset voivat vaihdella virtausnopeuden, järjestelmän paineen ja loppupään prosessiolosuhteiden mukaan. Kompressorin valinnan tulee perustua todellisiin vedyn toimintaparametreihin.

Petrokemian kaasun käsittely

Öljykaasu, kevyet hiilivedyt, rikas kaasu ja muut prosessikaasut voivat vaatia puristamista tuotannon, siirron tai prosessikäsittelyn aikana.

Typen puristus

Typpeä voidaan puristaa teollisuusprosessien syöttö- ja kaasunsiirtosovelluksiin.

Eteeni- ja propeenijärjestelmät

L-tyypin kompressoria voidaan harkita eteeniä tai propeenia koskevissa prosessisovelluksissa edellyttäen, että kaasun todellinen koostumus ja käyttövaatimukset vahvistetaan.

Teollisuuden kaasulaitokset

Käytettävissä oleva kapasiteetti ja painealue voivat tukea myös teollisuuskaasuprojekteja, jotka vaativat mäntäkompressorikokoonpanon.

Jindingin valmistus ja tekninen tuki

Jinding on valmistanut teollisuuskompressoreita ja asetyleenin tuotantolaitteita vuodesta 1995 lähtien.

Sen kompressorituotevalikoimaan kuuluvat kalvokompressorit, mäntäkompressorit ja nestekäyttöiset kompressorit. Yhtiön tuotantolaitokset kattavat koneistuksen, kokoonpanon, hitsauksen, maalauksen, testauksen ja teknisen kehityksen.

L-tyypin mäntäkompressoriprojekteihin Jinding voi tarjota tukea, joka kattaa laitteiden valinnan, teknisen viestinnän, valmistuksen ja seurantapalvelun.

Usein kysytyt kysymykset

Mitä kaasuja L-tyypin mäntäkompressori voi puristaa?

Sarja on tarkoitettu kaasuille, mukaan lukien vety, typpi, öljykaasu, kevyt hiilivetykaasu, eteeni, propeeni, rikas kaasu ja analyyttinen kaasu. Lopullinen valinta tulee vahvistaa todellisen kaasun koostumuksen ja prosessivaatimusten mukaan.

Mikä on lueteltujen mallien suurin kapasiteetti?

Suurin nimellinen tilavuusvirta toimitetussa malliluettelossa on 135 Nm³/min.

Are all models oil-free?

Ei. Suurin osa listatuista malleista käyttää öljytöntä sylinterivoitelua, kun taas malli 4L-65/-0,4-0,7 on listattu öljyvoitelulla.

Voiko kompressori hyväksyä ilmakehän paineista kaasua?

Kyllä. Useat listatut mallit käyttävät ilmanpainetta tuloehtona.

Onko saatavilla matalapaine- tai tyhjiöimua?

Kyllä. Toimitettu valikoima sisältää matalapaineiset imuolosuhteet ja yhden mallin, jonka tulopaine on -0,04 MPa(G).

Mikä on suurin purkauspaine luetelluissa tiedoissa?

Suurin ilmoitettu ulostulopaine on 4,0 MPa(G).

Kuinka monta puristusvaihetta kompressorissa voi olla?

Perussuunnitteluspesifikaatio sallii jopa kaksi puristusvaihetta.

Mitä tietoja tarjoukseen tarvitaan?

Ilmoita kaasun väliaine, tulopaine, tulolämpötila, ulostulopaine, vaadittu kaasuvirtaus ja mahdolliset erityiset käyttövaatimukset.
