Erikoiskaasupuristuksessa keskeinen huolenaihe ei ole vain vaadittu ulostulopaine. Kaasun saastuminen, vuoto, kalvon väsyminen, venttiilien kuluminen ja hydraulijärjestelmän vakaus voivat vaikuttaa suoraan tuotantoon. GV3-kalvokompressori vastaa näihin käyttövaatimuksiin kalvoeristyksen, suljetun puristuskammion, optimoidun kalvoontelon ja itsenäisen öljypumppuaseman avulla. V-muotoinen rakenne tarjoaa myös kompaktin järjestelyn teolliseen asennukseen ja kunnossapitoon.
Myrkyllisten, syttyvien, räjähtävien tai syövyttäviä kaasuja varten tehokas kaasun eristäminen on tärkeä näkökohta kompressorin valinnassa.
GV3-kalvokompressori käyttää kalvoa kaasukammion ja hydraulisen käyttöjärjestelmän välillä. Sylinterinkansi ja kalvo muodostavat puristuskammion ja erottavat prosessikaasun öljysylinteristä ja kampikammiosta normaalin käytön aikana.
Kalvo toimii liikkuvana tiivistyselementtinä kaasu- ja hydraulipuolen välillä. Tämä rakenne auttaa rajoittamaan suoraa kosketusta prosessikaasun ja mekaanisen käyttöjärjestelmän välillä. Lopullinen materiaalivalinta ja tiivistysjärjestelyt on arvioitava kaasun koostumuksen, käyttöpaineen, lämpötilan ja kemiallisen yhteensopivuuden mukaan.
GV3 käyttää optimoitua kalvoonteloprofiilia, joka on suunniteltu vastaamaan kalvon edestakaisin liikkuvaa liikettä ja tukemaan tilavuustehokkuutta. Ontelon geometria vaikuttaa kaasun virtaukseen puristuskammion sisällä ja kalvon käyttöolosuhteisiin.
Kalvon ja kaasuventtiilin käyttöikä riippuu todellisista käyttöolosuhteista, mukaan lukien kaasun koostumuksesta, painesuhteesta, lämpötilasta, käyttötiheydestä ja kertyneistä käyttötunneista. Oikea mallin valinta, käyttö määritetyissä rajoissa ja säännöllinen huolto ovat tärkeitä pitkän aikavälin suorituskyvyn kannalta.

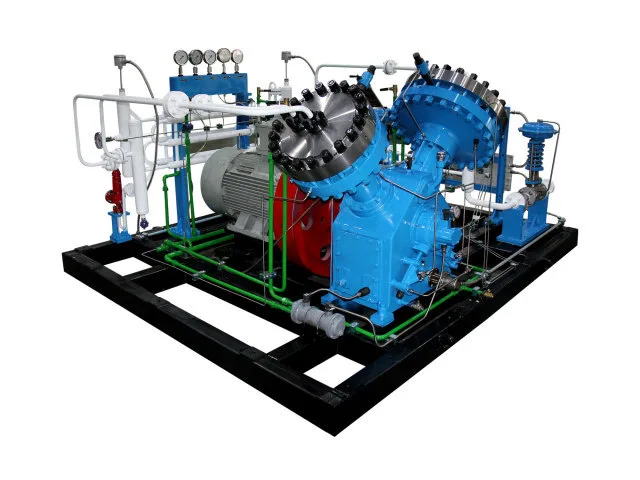

GV3:ssa on V:n muotoinen rakennejärjestely, jonka tarkoituksena on tarjota kompakti laiteasetelma ja tasapainoinen mekaaninen toiminta. Sen kokonaismitat ja liitäntäjärjestelyt tulee ottaa huomioon integroitaessa kompressoria teollisuuskaasujärjestelmään.
Hydrauliasema, kaasun puristusosa ja mekaaninen käyttöjärjestelmä palvelevat eri tehtäviä laitteessa. Tämä järjestely auttaa järjestämään tarkastus- ja huoltotoimia, vaikka pääsyvaatimukset riippuvat tietystä kokoonpanosta.
Varmista ennen asennusta laitteen mitat, putkiston suunta, jäähdytysvesiliitännät, sähkönsyöttö ja huoltoväli. Liikenneyhteydet, perustusvaatimukset ja työmaan käyttöolosuhteet tulee myös tarkastella layoutsuunnittelun yhteydessä.
Moottori käyttää kampiakselia voimansiirtomekanismin kautta. Kampiakseli ja kiertokanki muuttavat pyörivän liikkeen männän edestakaisin liikkeeksi öljysylinterissä.
Tuloksena oleva hydraulipaine siirtää voimaa kalvoon, jolloin se liikkuu kaasukammiossa. Imuiskun aikana kaasua tulee sisään tuloventtiilin kautta. Puristusiskun aikana kalvo vähentää kammion tilavuutta ja lisää kaasun painetta. Kun vaaditut purkausolosuhteet saavutetaan, poistoventtiili avautuu ja painekaasu poistuu kammiosta.
Hydrauliöljyn tasausjärjestelmä ylläpitää kalvon liikkeelle tarvittavan öljymäärän laitesuunnittelun mukaisesti.
Moottori → Kampiakseli → Kiertokango → Öljy-sylinterin mäntä → Hydrauliöljy → Kalvo → Kaasun puristus
Seuraavat konfigurointitiedot kuvaavat määritettyä GV3-asetusta. Vahvista lopulliset parametrit valitun mallin ja teknisen tiedotteen perusteella ennen tilaamista.
Tyypillisiä sovellusalueita ovat erittäin puhtaan kaasun puristus, erikoiskaasun käsittely, kaasun talteenotto ja kierrätys, kemialliset prosessijärjestelmät, laboratorio- ja tutkimuslaitteet sekä energiaan liittyvät kaasujärjestelmät. Sopivuus mille tahansa tietylle kaasulle riippuu sen ominaisuuksista, vaaditusta virtausnopeudesta, tuloolosuhteista, poistopaineesta ja kompressorin hyväksytystä konfiguraatiosta.
Mallin valintaa ja tarjousta varten anna seuraavat tiedot:
Nämä tiedot auttavat määrittämään sopivan kokoonpanon, joka perustuu koko toimintapisteeseen pelkän paineen tai virtausnopeuden sijaan.
