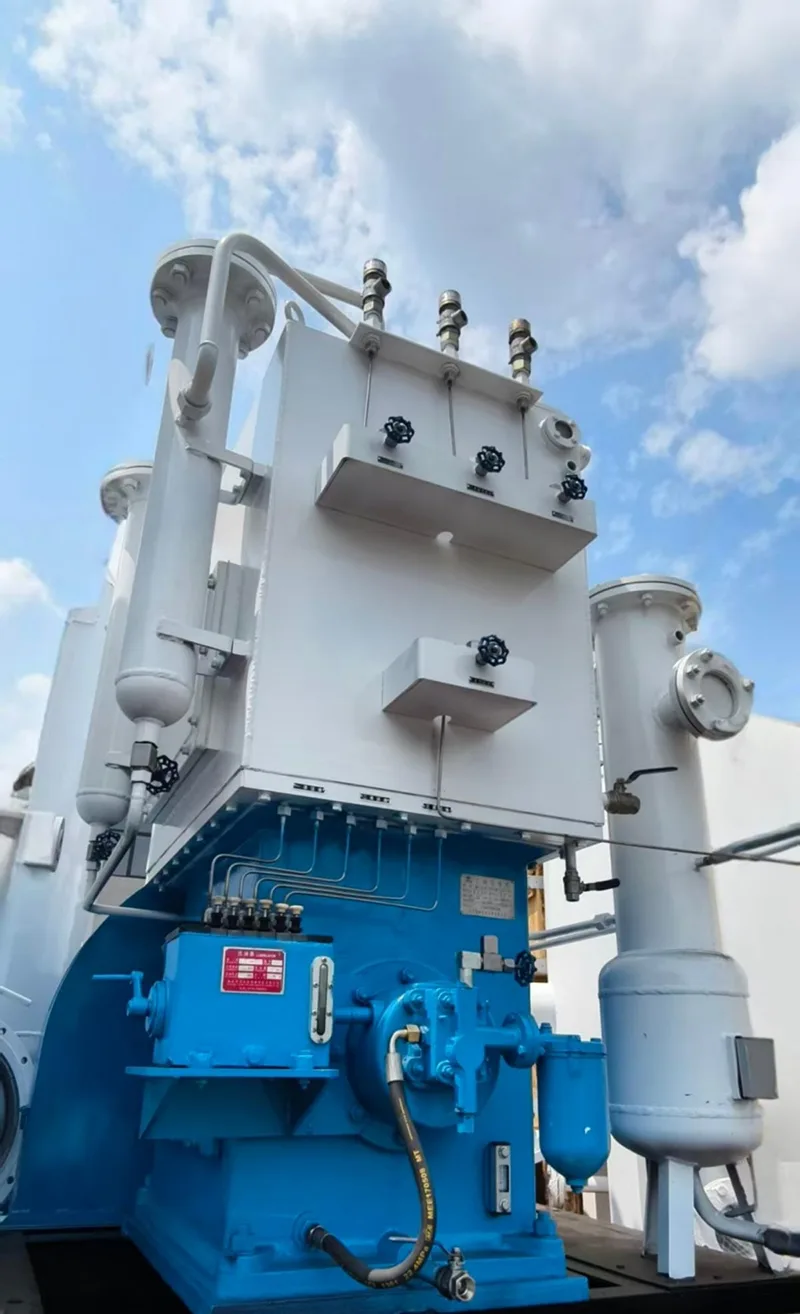

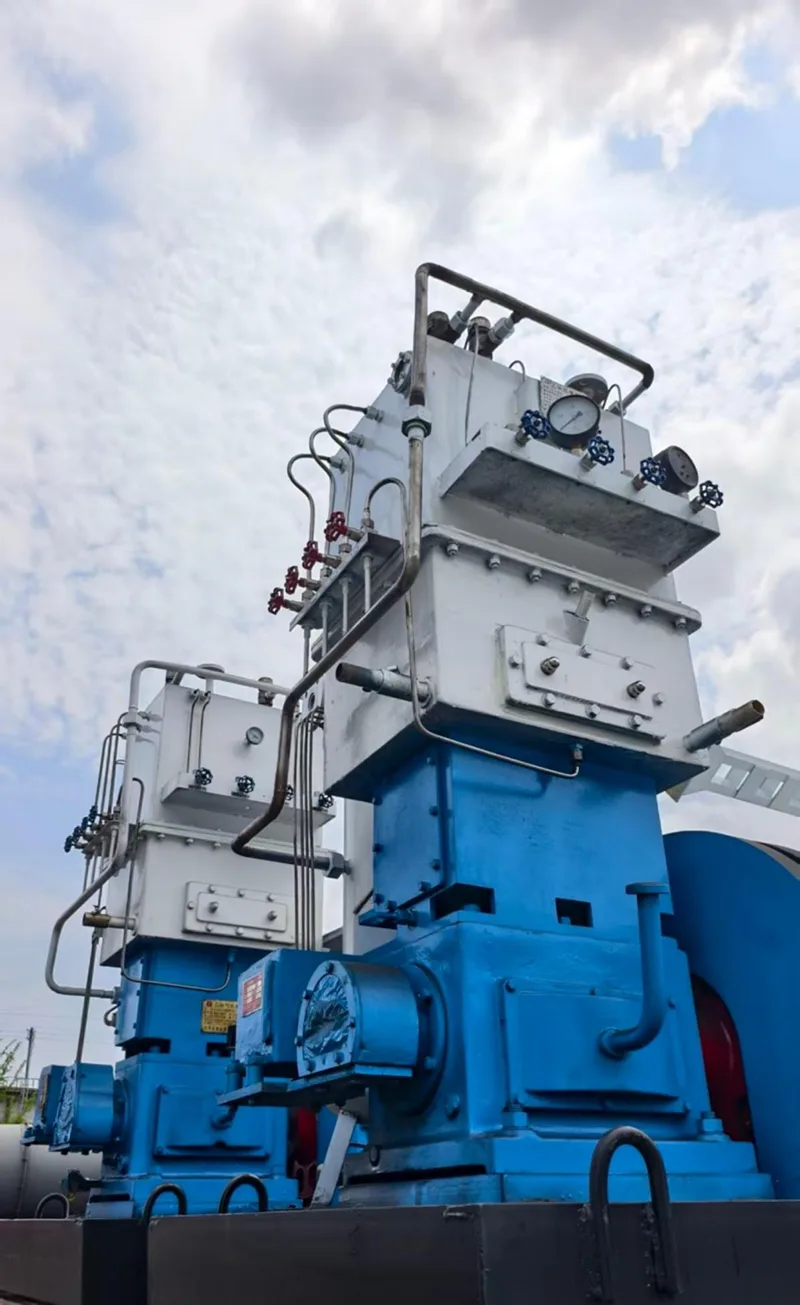

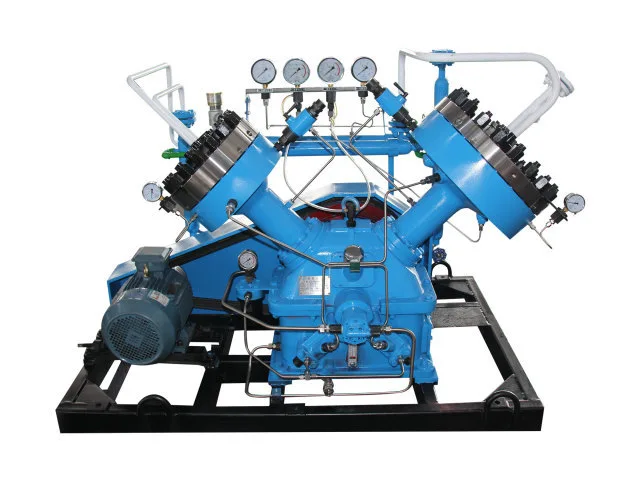

GV1-kalvokompressori on tarkoitettu kaasunpuristusprojekteihin, joissa laitteiden valinta riippuu käyttöolosuhteista enimmäiskapasiteetin sijaan. Sen mallivalikoima kattaa virtausvaatimukset pienten kaasumäärien käsittelystä valittuihin suuremman kapasiteetin sovelluksiin, samalla kun se tarjoaa useita imu- ja poistopaineyhdistelmiä. Kalvo eristää prosessikaasun hydraulisesta käyttöosasta, jolloin GV1-kompressorit voivat käsitellä erittäin puhtaita, inerttejä, syttyviä, myrkyllisiä ja muita erikoiskaasuja sovelluksissa, joissa ohjattu virtauksen ja paineen yhteensovittaminen on tärkeää.
Monet sovellukset vaativat suhteellisen rajoitetun kaasuvirran, mutta vaativat tietyn poistopaineen. Tässä GV1 Diaphragm Compressor -sarja tarjoaa käytännöllisen valikoiman.
GV1-mallit alkavat 5 Nm³/h:sta ja kattavat lukuisia virtaus- ja paineyhdistelmiä. Konfiguraatiosta riippuen sarja voi tukea sovelluksia, jotka vaativat purkauspaineita suhteellisen alhaisista tasoista korkeapaineiseen kaasun puristamiseen.
Tämä tekee GV1:stä erityisen merkityksellisen projekteissa, joissa keskeinen hankintavaatimus ei ole pelkästään kompressorin kapasiteetti, vaan oikea suhde:
Kaasun virtaus · imupaine · poistopaine · kaasuväliaine · tehotarve
GV1-kalvokompressorin valikoima sisältää kokoonpanot ilmakehän paineen kaasun ottoa sekä painekaasulähteitä varten.
Valittuja malleja on saatavana erilaisiin imuolosuhteisiin, mukaan lukien erittäin matalapaine ja korkeampi tulopaine. Purkauspainealue tarjoaa myös joustavuutta kaasun siirtoon, prosessin puristamiseen, varastoinnin valmisteluun ja muihin erikoisjärjestelmiin.
Ostajille tämä tarkoittaa, että kompressori voidaan valita todellisen prosessin mukaan sen sijaan, että prosessi pakotettaisiin sopimaan rajoitettuun laitevalikoimaan.
|
Malli |
Pakattu väliaine |
Volumetrinen virtausnopeus |
Imupaine |
Pakokaasupaine |
Nopeus |
Kokonaismitat |
Paino |
Sähkömoottori |
|
|
Teho (kW) |
Jännite (V) |
||||||||
|
GV1-8/-0,5～1 |
Erittäin puhtaat kaasut, inertit kaasut, syttyvät ja räjähtävät kaasut, myrkylliset kaasut ja muut erikoiskaasut |
8 |
0.05 |
0.1 |
400-430 |
1600×1000×1500 |
1.0 |
3 |
≈380 |
|
GV1-10/13 |
10 |
1 atm |
1.3 |
3 |
|||||
|
GV1-10/13-I |
10 |
1 atm |
1.3 |
3 |
|||||
|
GV1-12/0.1～5 |
12 |
0.01 |
0.5 |
3 |
|||||
|
GV1-12/10 |
12 |
1 atm |
1 |
3 |
|||||
|
GV1-24/2～20 |
24 |
0.2 |
2 |
5.5 |
|||||
|
GV1-24/1～10 |
24 |
0.1 |
1 |
3 |
|||||
|
GV1-45/2～12 |
45 |
0.2 |
1.2 |
5.5 |
|||||
|
GV1-55/4～12 |
55 |
0.4 |
1.2 |
5.5 |
|||||
|
GV1-70/6～20 |
70 |
0.6 |
2 |
5.5 |
|||||
|
GV1-5/2～50 |
5 |
0.2 |
5 |
3 |
|||||
|
GV1-5/200 |
5 |
1 atm |
19.6 |
3 |
|||||
|
GV1-5/200-I |
5 |
1 atm |
19.6 |
3 |
|||||
|
GV1-5/15～250 |
5 |
1.5 |
24.5 |
5.5 |
|||||
|
GV1-8/2～100 |
8 |
0.2 |
9.8 |
3 |
|||||
|
GV1-8/1～160 |
8 |
0.1 |
15.7 |
3 |
|||||
|
GV1-8/8～200 |
8 |
0.8 |
19.6 |
5.5 |
|||||
|
GV1-8/2.5～225 |
8 |
0.25 |
220.5 |
5.5 |
|||||
|
GV1-9/3～160 |
9 |
0.3 |
15.7 |
5.5 |
|||||
|
GV1-10/40 |
10 |
1 atm |
4 |
5.5 |
|||||
|
GV1-10/1～160 |
10 |
0.1 |
15.7 |
3 |
|||||
|
GV1-10/7～160 |
10 |
0.7 |
15.7 |
5.5 |
|||||
|
GV1-10/4～160 |
10 |
0.4 |
15.7 |
5.5 |
|||||
|
GV1-20/1～25 |
20 |
0.1 |
2.5 |
5.5 |
|||||
|
GV1-10/13～100 |
10 |
1.3 |
9.8 |
5.5 |
|||||
|
GV1-10/13～200 |
10 |
1.3 |
19.6 |
3 |
|||||
|
GV1-12/13～160 |
12 |
1.3 |
15.7 |
3 |
|||||
|
GV1-13/6～80 |
13 |
0.6 |
8 |
5.5 |
|||||
|
GV1-17/4～55 |
17 |
0.4 |
5.5 |
5.5 |
|||||
|
GV1-20/3～40 |
20 |
0.3 |
4 |
5.5 |
|||||
|
GV1-20/5～45 |
20 |
0.5 |
4.5 |
5.5 |
|||||
|
GV1-20/30～160 |
20 |
3 |
15.7 |
5.5 |
|||||
|
GV1-30/10～70 |
30 |
1 |
7 |
5.5 |
|||||
|
GV1-60/10-40 |
60 |
1 |
4 |
5.5 |
|||||
|
GV1-75/19～60 |
75 |
1.9 |
6 |
7.5 |
|||||
|
GV1-180/50～55 |
180 |
5 |
5.5 |
5.5 |
|||||
GV1-sarja sopii erityisen hyvin projekteihin, joissa kompressorin koon on pysyttävä suhteessa todelliseen kaasunkulutukseen.
Sen sijaan, että asentaisivat suuremman kapasiteetin koneen suhteellisen pieneen kaasuvirtaustarpeeseen, ostajat voivat valita mallin vaaditun toimintapisteen mukaan.
Tämä voi olla erityisen tärkeää seuraaville:
|
Ostajan tyyppi |
Tyypillinen vaatimus |
|
Erikoiskaasuyhtiöt |
Pienitilavuuksinen arvokkaiden kaasujen puristus |
|
Tutkimuslaitokset |
Ohjattu kaasunsyöttö koejärjestelmiin |
|
Laboratoriolaitteiden integraattorit |
Kompakti kompressoriintegraatio |
|
Kemiallisten prosessien laitetoimittajat |
Ominaispaineen ja virtauksen sovitus |
|
Teollisuuden kaasujärjestelmien rakentajat |
Mukautetut pakkauspisteet |
|
Kaasupullojen täyttöprojektit |
Hallittu virtaus ennen varastointia tai täyttöä |
|
Pilotti kasvit |
Joustava kapasiteetti prosessien kehittämiseen |
|
Insinööriurakoitsijat |
Kompressorivalinta projektin spesifikaatioiden perusteella |
GV1-kalvokompressorin mallin valinnan tulee alkaa todellisista kaasun käyttöolosuhteista.
Ennen kokoonpanon suosittelemista Jinding tarvitsee tietoja imupaineesta ja lämpötilasta, vaaditusta poistopaineesta, vaaditusta tilavuusvirtauksesta, painekaasusta ja muista sovellusvaatimuksista.
Erikoiskaasusovelluksista on ilmoitettava myös saatavilla olevat tiedot koostumuksesta sekä fysikaalisista ja kemiallisista ominaisuuksista.
Nämä tiedot mahdollistavat kompressorin konfiguraation arvioinnin todellisen toimintapisteen ympärillä sen sijaan, että valittaisiin laitteita vain nimellisen mallinumeron perusteella.
GV1 soveltuu erityisen hyvin sovelluksiin, jotka vaativat hallittua kaasuvirtausta, joustavaa paineensovitusta ja kalvopuristusta teollisuus- tai erikoiskaasuille.
Listatut mallit kattavat virtausnopeudet 5 Nm³/h - 180 Nm³/h.
Kyllä. Tietyt GV1-mallit tarjoavat korkean purkauspaineen konfiguraatioita, mukaan lukien mallit, jotka saavuttavat noin 24,5 MPa toimitettujen tuoteparametrien perusteella.
Kyllä. Monet GV1-mallit on konfiguroitu suhteellisen alhaisiin kaasuvirtauksiin ja vaatimattomiin moottorin tehovaatimuksiin, mikä tekee sarjasta sopivan pienempiin ja erikoistuneisiin kaasunpuristusjärjestelmiin.
Konfiguraatiosta riippuen kompressoria voidaan käyttää erittäin puhtaille kaasuille, inerteille kaasuille, syttyville ja räjähdysherkille kaasuille, myrkyllisille kaasuille ja muille erikoiskaasuille.
Ilmoita kaasun väliaine, imupaine, imulämpötila, vaadittu poistopaine, vaadittu tilavuusvirtaus ja sovellusvaatimukset. Erikoiskaasuista tulee myös toimittaa tiedot koostumuksesta ja saatavilla olevista fysikaalisista ja kemiallisista ominaisuuksista.
