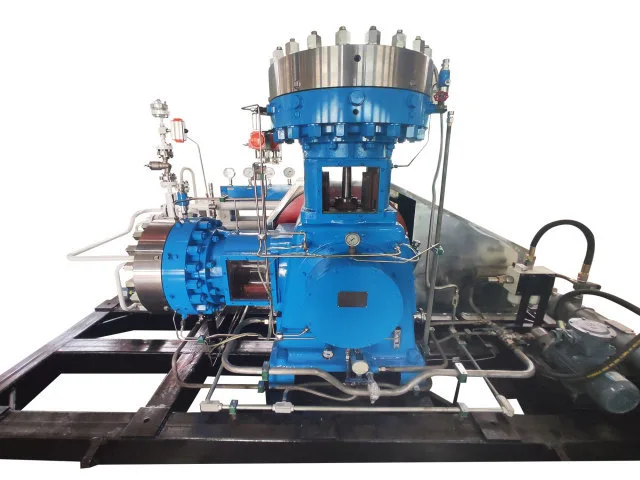

GL4 kalvokompressori

GL4-kalvokompressorissa yhdistyvät L-muotoinen mekaaninen layout ja kalvokaasun erotustekniikka. Moottorikäyttöinen kampimekanismi siirtää hydraulisen paineen kalvoon, jolloin kaasu voidaan puristaa suljetussa kammiossa ilman suoraa kosketusta voiteluöljyyn. Perinteisiin edestakaisin puristusjärjestelyihin verrattuna L-muotoinen konfiguraatio tarjoaa paremman tehotasapainon ja tasaisemman toiminnan, mikä tekee kompressorista sopivan jatkuvaan teollisuuskaasun puristamiseen, missä toiminnan vakaus ja kaasun puhtaus ovat tärkeitä.

L-muotoinen rakenne vakaata puristusta varten

GL4-kalvokompressorin tärkein rakenteellinen ominaisuus on sen L-muotoinen sylinterijärjestely. Tämä kokoonpano yhdistää pysty- ja vaakarakenteiden käyttöominaisuudet ja auttaa parantamaan mekaanista tasapainoa edestakaisin toiminnan aikana.

Teollisuuskäyttäjille tämä tarkoittaa, että kompressori on rakennettu enemmän kuin paine- ja virtausvaatimuksille. Vakaa liike, tasapainoinen mekaaninen kuormitus ja tasaisempi toiminta huomioidaan myös valittaessa GL4-sarjaa kaasupuristusjärjestelmään.

Kaksivaiheinen pakkaussuunnittelu

GL4-sarjassa käytetään kaksivaiheista puristusrakennetta. Kaasua puristetaan asteittain sen sijaan, että täydellinen paineen lisäys suoritettaisiin yhdessä puristusvaiheessa.

Tämä järjestely tukee sovelluksia, joissa painevaatimuksia ja kaasun ominaisuuksia on tarkasteltava yhdessä. Lopullinen kokoonpano voidaan valita imupaineen, poistopaineen, vaaditun tilavuusvirtauksen, kaasuväliaineen ja käyttöolosuhteiden mukaan.

Kuinka GL4 toimii

Sähkömoottori ajaa kampiakselia voimansiirtojärjestelmän läpi. Kampiakseli muuttaa pyörivän liikkeen männän edestakaisin liikkeeksi hydrauliöljysylinterin sisällä.

Männän liikkuessa hydrauliöljy siirtää painetta kalvoon, jolloin se liikkuu edestakaisin. Kalvon liike muuttaa kaasukammion tilavuutta. Imuiskun aikana kaasua tulee sisään tuloventtiilin kautta. Puristustahdin aikana kammion tilavuus pienenee ja kaasun paine nousee. Kun vaadittu paine on saavutettu, poistoventtiili avautuu ja painekaasu poistuu kammiosta.

Kompensoiva öljyjärjestelmä ylläpitää vaaditun hydrauliöljymäärän käytön aikana. Ylimääräistä öljyä säädellään ja palautetaan paineensäätöjärjestelmän kautta, jolloin kalvo voi toimia sylinterinkantta vasten tarpeen mukaan puristusjakson aikana.

Öljytön kaasun puristuskammio

Painekaasu erotetaan fyysisesti hydrauliöljystä kalvon avulla.

Tämä erottelu on yksi tärkeimmistä syistä, miksi kalvokompressoreita käytetään kaasuille, jotka eivät siedä voiteluöljyn aiheuttamaa kontaminaatiota. Prosessikaasu jää suljetun puristuskammion sisään eikä kosketa suoraan voideltuja käyttökomponentteja.

Suljettu sylinterikammio tukee myös luotettavaa tiivistyskykyä, mikä on erityisen tärkeää käsiteltäessä erittäin puhtaita kaasuja, myrkyllisiä kaasuja, syttyviä kaasuja, syövyttäviä kaasuja ja muita erikoisaineita.

Sopivat paineistetut kaasut

GL4-kalvokompressori voidaan konfiguroida sovelluksiin, joihin kuuluu:

· Korkean puhtaat kaasut

· Inertit kaasut

· Syttyvät ja räjähtävät kaasut

· Myrkylliset ja haitalliset kaasut

· Syövyttävät kaasut

· Harvinaiset ja arvokkaat kaasut

· Muut erityiset teollisuuskaasut

Pääkäyttökokoonpano

Sovellukset teollisuuskaasujärjestelmille

Tekninen tuki valinnasta käyttöön

Jinding tarjoaa teknistä tukea koko laitetoimitusprosessin ajan, mukaan lukien kompressorien valinta, tekninen konsultointi, laitteiden valmistus, asennus- ja käyttöönottotuki, käyttö- ja huoltokoulutus, tekninen etäapu, paikan päällä tapahtuva huolto, laitteiden huolto, korjaus ja varaosien toimittaminen.

Kansainvälisissä teollisuusprojekteissa tekninen tiimi voi kommunikoida asiakkaiden kanssa etänä laitevalinnan ja käytön aikana.

FAQ

Mikä on tärkein ero GL4-kalvokompressorin ja perinteisen kompressorin välillä?

Suurin ero on, että kalvo erottaa paineistetun kaasun voidellusta hydraulisesta käyttöjärjestelmästä. Kaasu ei kosketa suoraan voiteluöljyä puristuksen aikana.

Miksi GL4-sarjassa käytetään L-muotoista rakennetta?

L-muotoinen sylinterijärjestely on suunniteltu parantamaan tehotasapainoa ja toiminnan tasaisuutta yhdistämällä pysty- ja vaakakompressorijärjestelyjen ominaisuuksia.

Sopiiko GL4-sarja syttyville tai myrkyllisille kaasuille?

Se voidaan konfiguroida syttyville, räjähtäville, myrkyllisille ja muille erikoiskaasuille. Todellinen kompressorin konfiguraatio tulee määrittää kaasun erityisominaisuuksien ja käyttöolosuhteiden mukaan.

Käyttääkö GL4-sarja vesijäähdytystä?

Kyllä. Tämän sarjan vakiojäähdytysmenetelmä on kiertovesijäähdytys.

Voiko Jinding tarjota teknistä tukea toimituksen jälkeen?

Kyllä. Jinding tarjoaa teknistä konsultointia, etätukea, huoltoapua, koulutusta, tarvittaessa teknistä palvelua paikan päällä, laitekorjausta ja varaosatukea.
